N4420

R-dc =1,47 ohm L (1kHz) 300uH

Alle schakelaars schoongemaakt. Hiervoor heb ik de print gedemonteerd zodat de schakelaars uit elkaar konden. Schhongemaakt met IPA en Commandant 4 (lapje om een stokje en dit door de schakelaar halen.

Van IC1 was opamp B kapot (uitgang 13). Van IC2 is in deze recorder alleen opamp C (uitgang 11) gebruikt. Bij recorders zonder versterker zijn opamp A en B van IC 2 gebruikt voor de koptelefoon-uitgang.

Gevoeligheid van de VU meters:

  • 0dB = 140uA / 130uA
  • +3dB = 205uA / 190uA
  • volle schaal = 320uA / 300uA

Er zijn op het MFBfreaks forum klachten dat de recorder snel vervormt als het signaal boven 0dB komt. Daarom heb ik het signaalpad gemeten.

Het blijkt dat het signaal van de kopversterker (opnameversterker) gaat klippen.

De vervorming treedt op in de kopversterker en is afhankelijk van de bandsnelheid. De terugkoppeling en dus versterking van de kopversterker is afhankelijk van gekozen bandsnelheid.

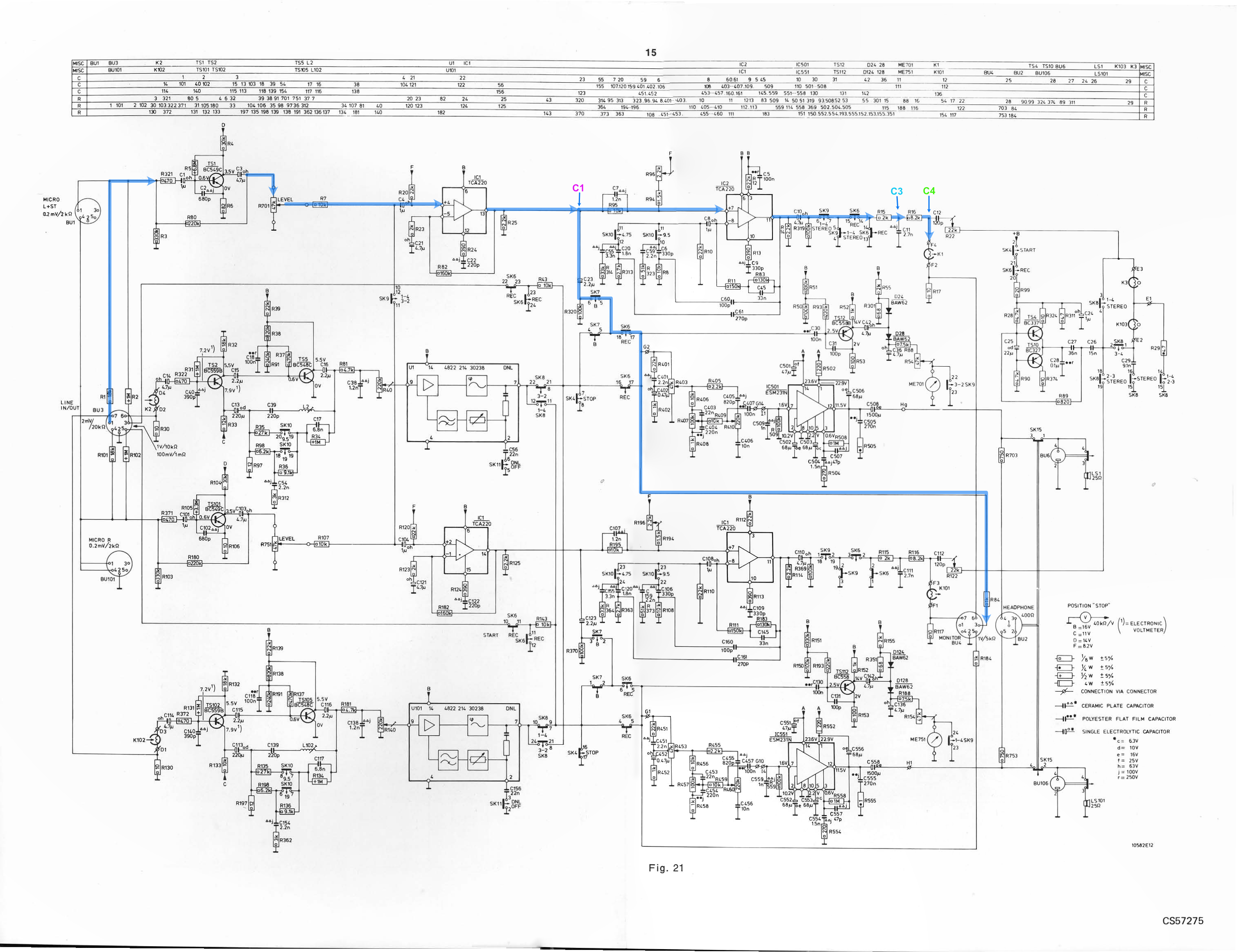

 Signaalpad en testpunten

Meetpunten:

  • Knooppunt R15/R16 (dit is de uitgang van de kopversterker), verder punt K genoemd.
  • Monitor uitgang, dit is een afgeleide van de tweede versterkertrap

Legenda voor scoopplaatjes:

  • C1 (geel) Monitor L,
  • C2 (rood) Monitor R,
  • C3 (blauw) punt K,
  • C4 (groen) aansluiting kop F4))

De Monitor-uitgang is tevens het punt achter de tweede ingangstrap, de uitgang van IC1 (L).

Het de frequentie opzoeken waar de vervorming het eerste optreedt. Bij die frequentie het maximale opnamesignaal (op de VU meters) bepalen waarbij de vervorming net weg is.

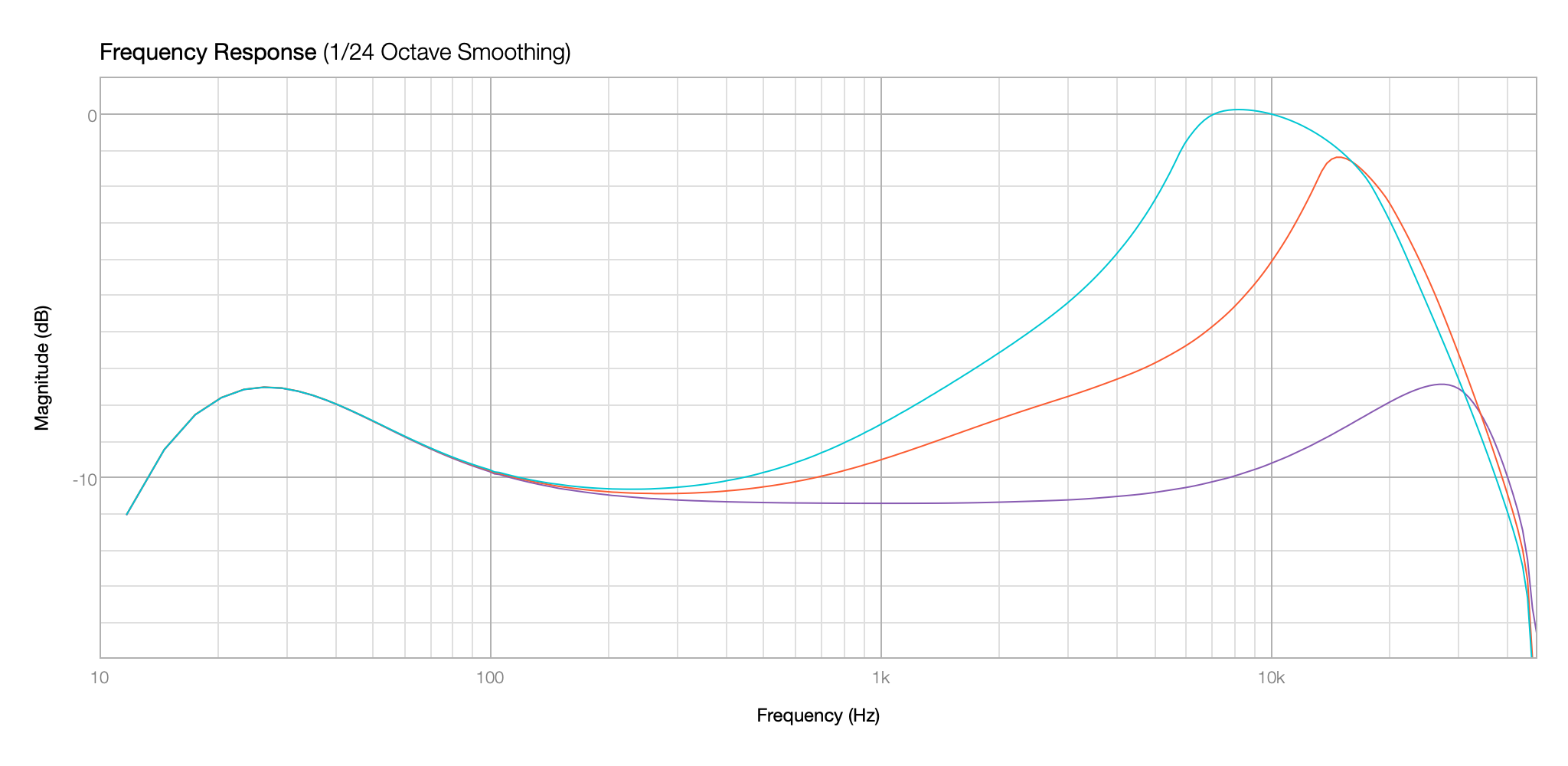

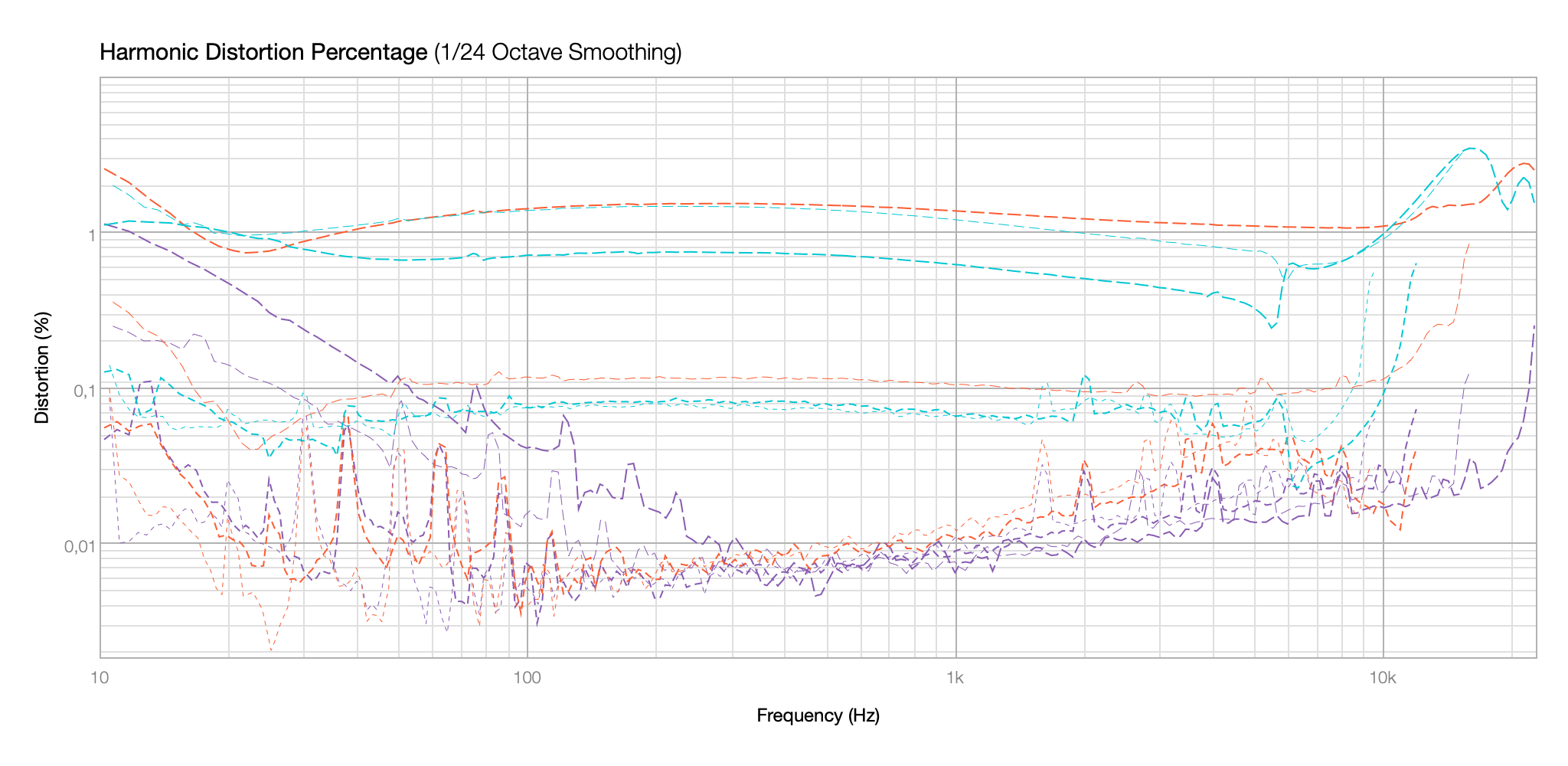

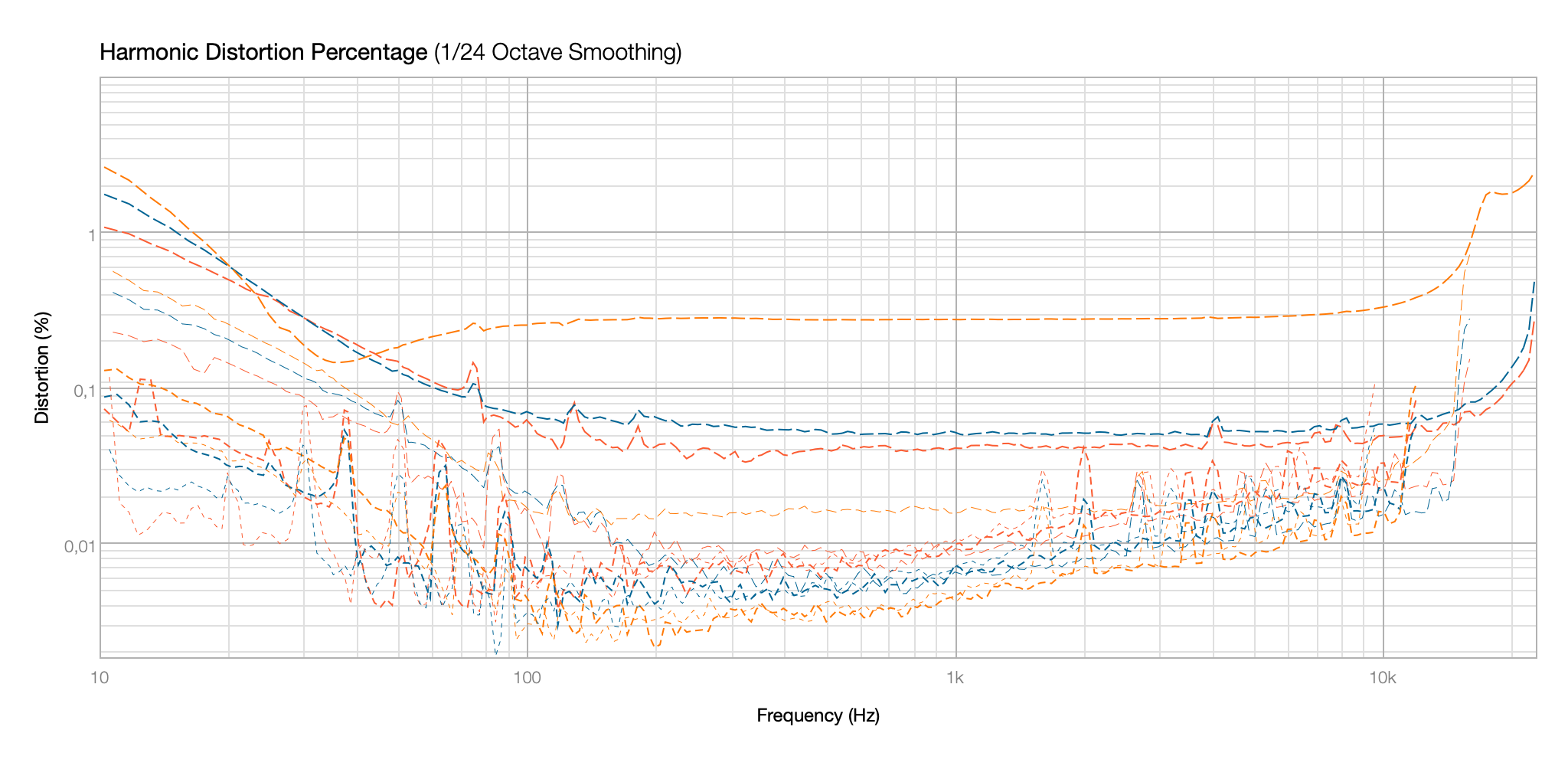

Frequentiekarakteristiek en vervorming tussen ingang en punt K (C3)

  • Scarlett 2i2 Inst
  • Ingangssignaal van de recorder zo geregeld dat er op de scoop geen zichtbare vervorming is bij het hoogste signaalniveau op punt K.
  • De ingangssignalen voor de snelheden 19, 9,5 en 4,75 zijn dus niet even groot.
  • Ze zijn resp. -3dB, -9dB en -15dB om het signaal op punt K niet te laten klippen. Deze waardes zijn tov 0dB op de VU meter. Het signaal is met opzet 3dB lager gezet dan noodzakelijk, om nog een marge te hebben voordat de vervorming begint.

Legenda:

  • 19cm/s, -3dB Blauw
  • 9,5cm/s, -9dB Groen
  • 4,75cm/s, -15dB Rood
  •  tekst
  •  tekst

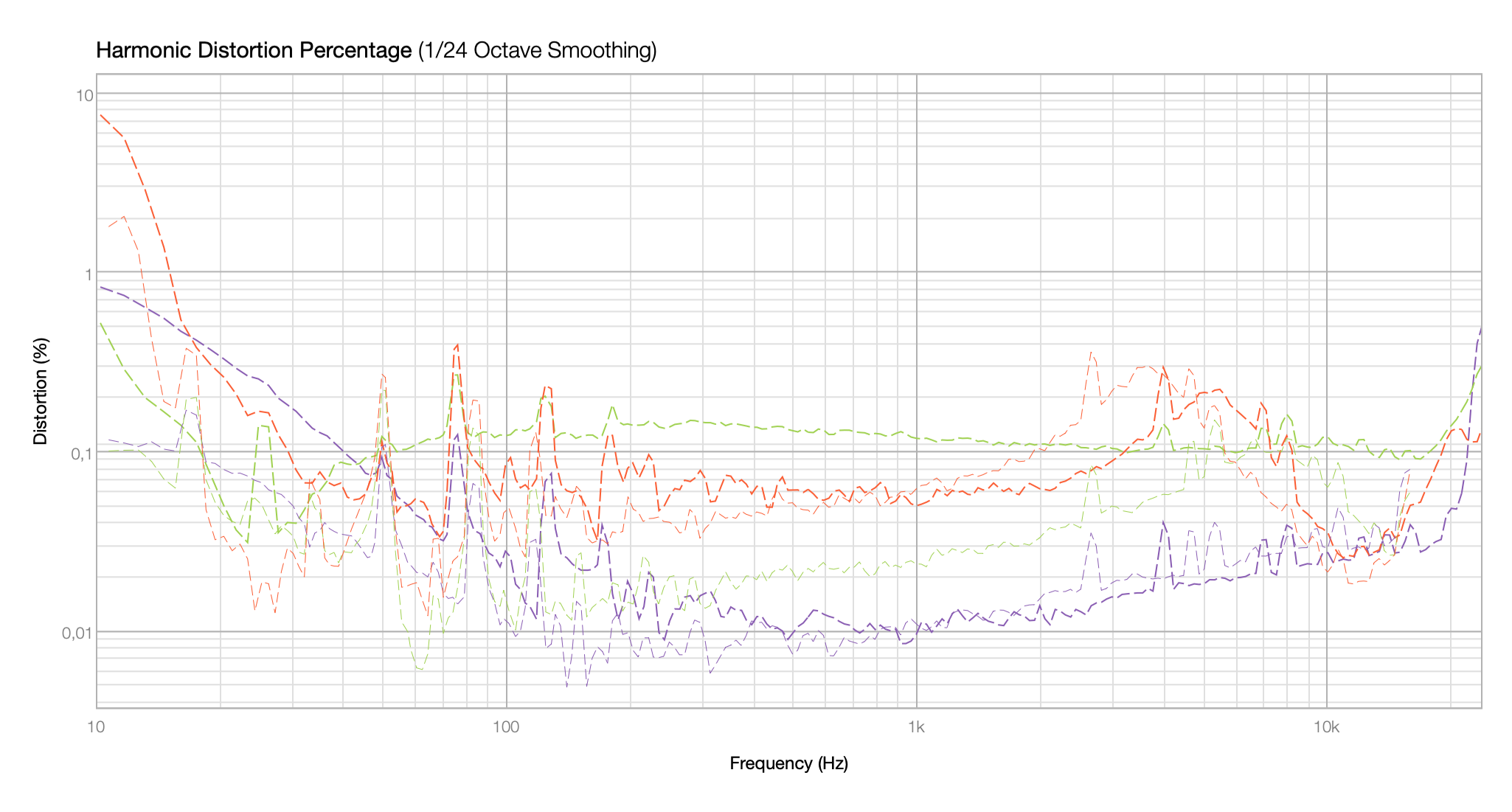

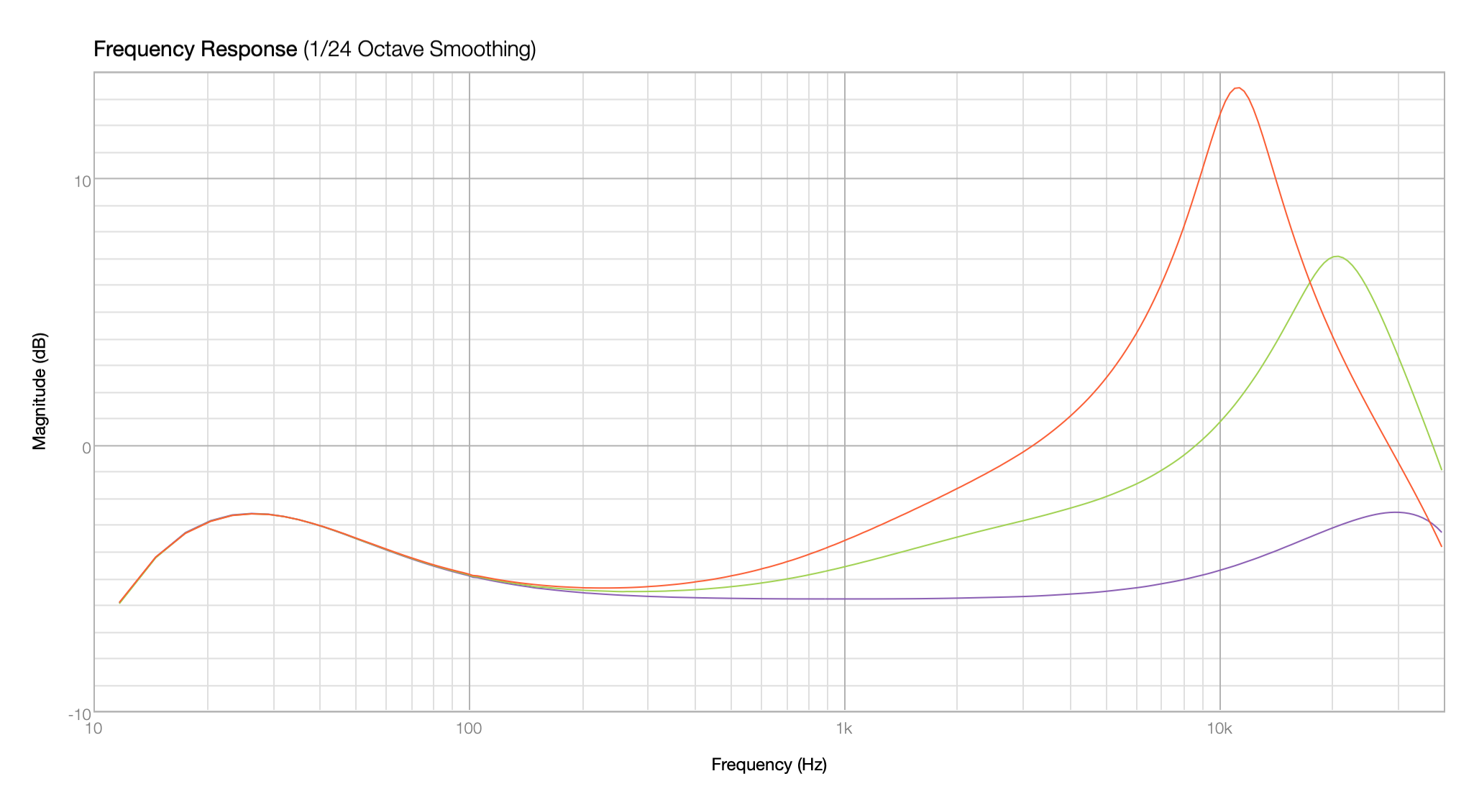

Frequentiekarakteristiek en vervorming tussen ingang en punt K (C3)

  • Scarlett 2i2 Line
  • Ingangssignaal van de recorder op 0dB ingesteld.
  • Hierdoor moest het ingangsniveau van de meter (Scarlett 2i2) voor de meting zo ingesteld worden, dat de ingang van de meter niet ging klippen bij het hoogst mogelijke niveau.

Legenda:

  • 19cm/s, 0dB Paars
  • 9,5cm/s, 0dB Rood
  • 4,75cm/s, 0dB Blauw
  •  tekst
  •  tekst

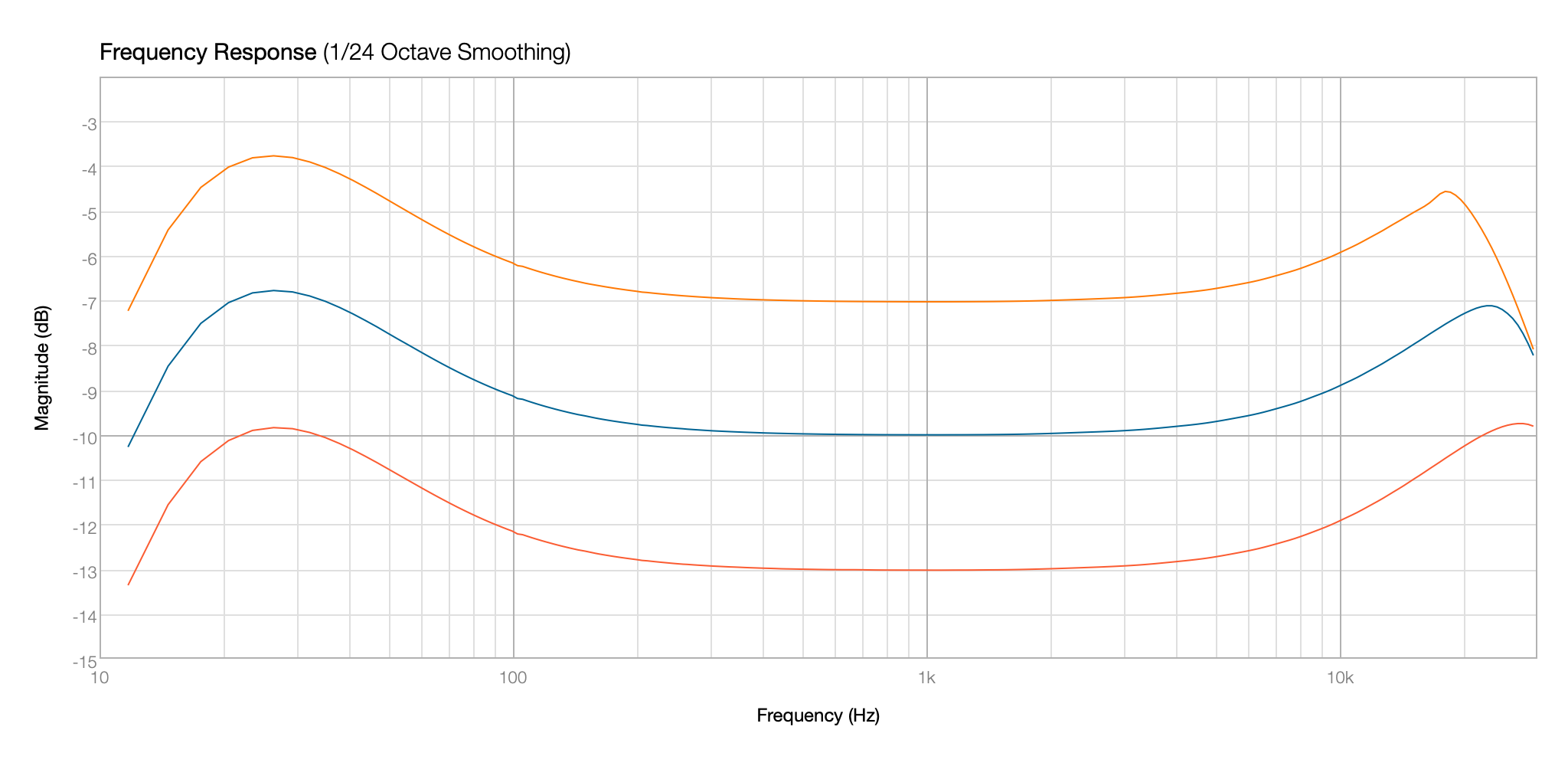

Frequentiekarakteristiek en vervorming tussen ingang en punt K (C3)

  • Scarlett 2i2 Line
  • Meting van alleen 19cms
  • Ingangssignaal van de recorder op 0dB, +3dB en +6dB ingesteld.
  • Het ingangsniveau van de meter (Scarlett 2i2) is zo ingesteld dat op het hoogste niveau de ingang van de meter niet ging klippen.
  •  tekst
  •  tekst

Specs: 35Hz - 25000Hz binnen 7dB

Vervorming begint bij +9dB (1kHz) Eerste en tweede trap vervormen dan nog net niet.

Versterking loopt op met de frequentie. Bij 18kHz is er nog geen vervorming bij 0dB Uitgangssignaal van de kopversterker is dan 1,7Vrms (4,8Vtt)

Max signaal bij 18kHz is +5,3dB, direct daarna begint de vervorming

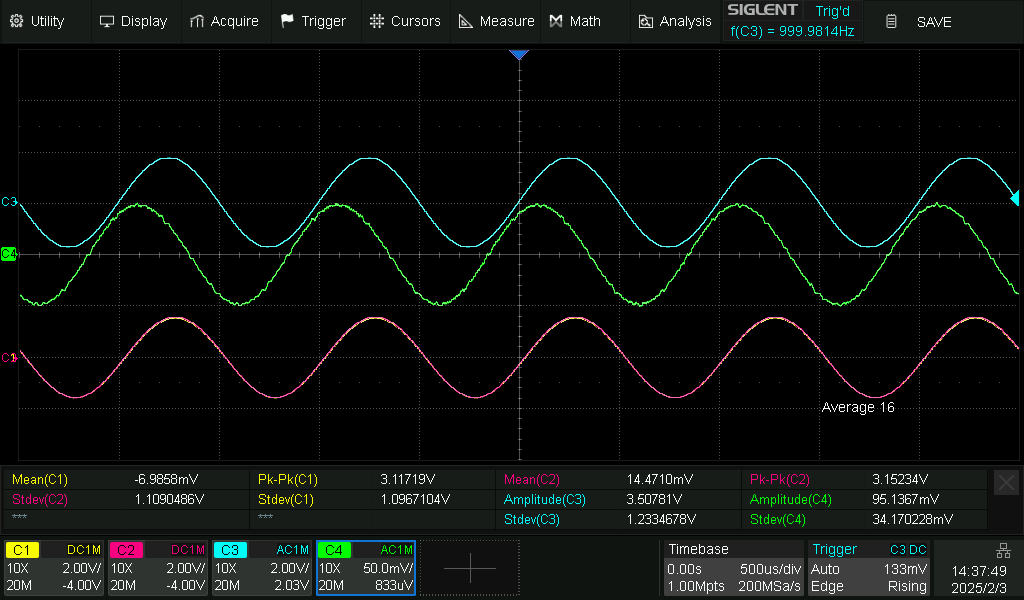

  •  19cms 1kHz 0dB 19cms 1kHz 0dB

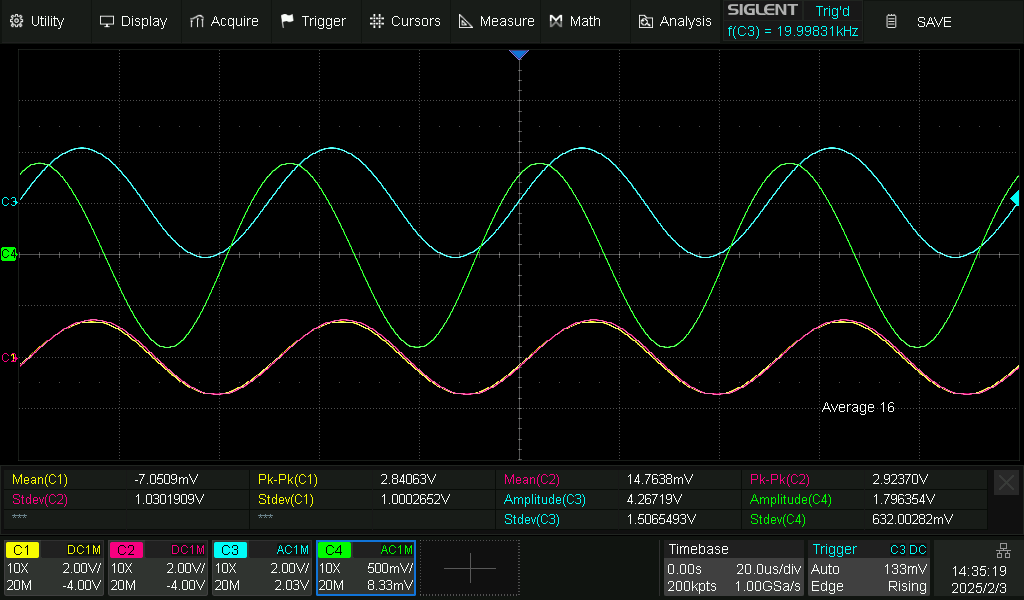

  •  19cms 20kHz 0dB 19cms 20kHz 0dB

Specs: 35Hz - 18000Hz binnen 7dB

Vervorming begint bij +8,7dB (1kHz) Eerste en tweede trap vervormen dan nog net niet.

Versterking loopt op met de frequentie. Bij 13kHz is er nog geen vervorming bij 0dB Uitgangssignaal van de kopversterker is dan 3,4Vrms (9,6Vtt)

Max signaal bij 18kHz is -2,8dB (min!), direct daarna begint de vervorming

1kHz

  •  9,5cm/s 1kHz 0dB 9,5cms 1kHz 0dB

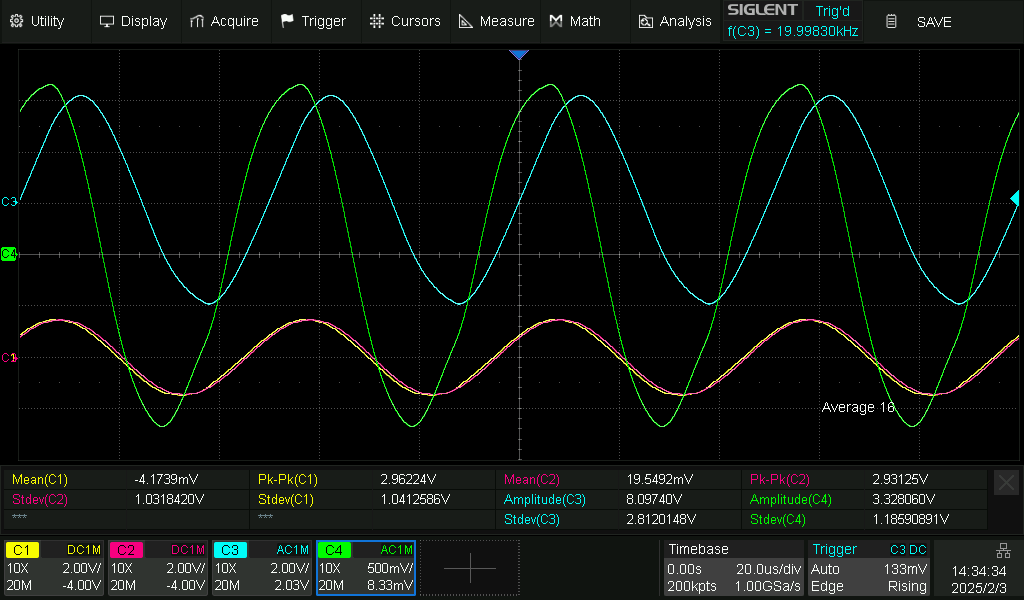

20kHz

  •  9,5cm/s 20kHz 0dB 9,5cm/s 20kHz 0dB
  •  9,5cm/s 20kHz -3dB 9,5cm/s 20kHz -3dB
  •  9,5cm/s 20kHz -6dB 9,5cm/s 20kHz -6dB

Specs: 35Hz - 11000Hz binnen 7dB

Vervorming begint bij +7,4dB (1kHz) Eerste en tweede trap vervormen dan nog net niet.

Versterking loopt op met de frequentie. Bij 5,7kHz is er nog geen vervorming bij 0dB Uitgangssignaal van de kopversterker is dan 3,5Vrms (10Vtt)

Max signaal bij 10kHz is -8,8dB (min!), direct daarna begint de vervorming. Na 12kHz zakt de amplitude weer.

1kHz

  •  4,75cm/s 1kHz 0dB 4,75cm/s 1kHz 0dB

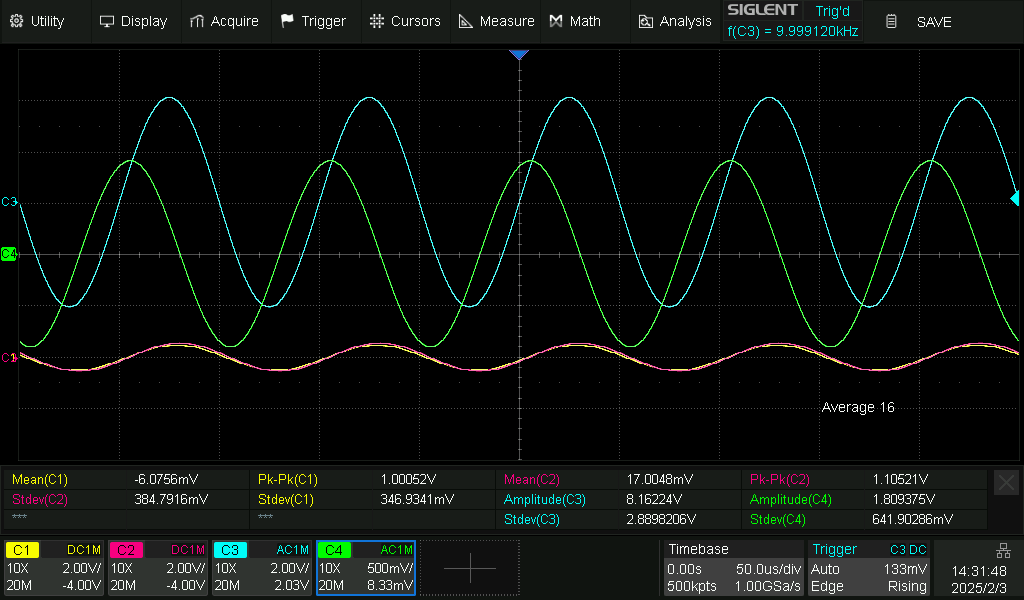

10kHz

  •  4,75cm/s 10kHz -3dB 4,75cm/s 10kHz -3dB
  •  4,75cm/s 10kHz -6dB 4,75cm/s 10kHz -6dB
  •  4,75cm/s 10kHz -9dB 4,75cm/s 10kHz -9dB

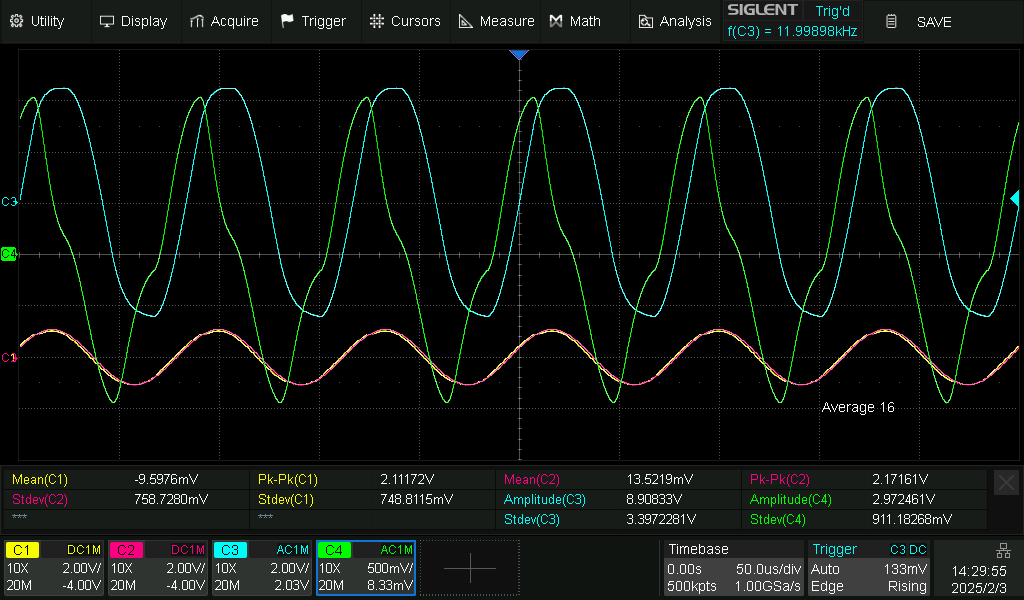

12kHz

  •  4,75cm/s 12kHz -3dB 4,75cm/s 12kHz -3dB
  •  4,75cm/s 12kHz -6dB 4,75cm/s 12kHz -6dB
  •  4,75cm/s 12kHz -9dB 4,75cm/s 12kHz -9dB

Is er een verbetering mogelijk?

Door het signaal van de kopversterker te verkleinen kan de vervorming verminderd worden.

  • Ingangssignaal verkleinen
  • Versterking verkleinen

In dat geval moet de opnamekop wel hetzelfde signaalniveau krijgen als voor de wijziging. Dat kan eigenlijk alleen door R16 te verkleinen.
