N2209 en N6401 diastuurapparaat Ma Okt 04, 2010 3:02 pm door Will

Op de meeting heb ik van Bruis een N2209 gekregen. :D Het apparaat blijkt het nog prima te doen, er zat zelfs geen snarendrab in… Nu hoort er bij dit apparaat oorspronkelijk een N6401 diastuurapparaat en ik ben nieuwsgierig wat daar in zit.

Heeft iemand documentatie van dit diastuarapparaat, een schema of foto's van de binnenkant?

Re: Ma Okt 04, 2010 3:14 pm door Thomas

Ik heb wel een diastuurapparaat, die is echter voor een bandrecorder. Is een doosje met een extra kop, je moet de band dan ook buiten de recorder om leggen. Dit sturapparaat brengt pulsen op de band aan door middel van een drukknop op een afstandsbediening. Hoe dit voor een cassette werkt weet ik niet; ik kan me voorstellen dat je via de microfoonaansluiting een signaaltje inbrengt met hetzelfde resultaat?

Re: Ma Okt 04, 2010 5:00 pm door Harry

De N2209 heeft een aparte aansluitbus voor het stuurapparaat denk ik, zal niet de microfooningang zijn want de pulsen moeten op een apart spoor komen. De cassette kun je dan maar in 1 richting afspelen. Misschien kun je hier nog iets mee?

Re: Geplaatst: Ma Okt 04, 2010 9:17 pm door Will

Dank je, daar kan ik wel wat mee :) heb je misschien een grotere scan Harry?

in de N2209 zit een gecombineerd kopje met aan de onderkant het normale geluidsspoor, net zoals alle N22xx dat hebben. Aan de bovenkant zit het stuur-spoor. Het stuurapparaat sluit je aan op de afstandsbedieningsbus en het extra kopje is rechtstreeks op die bus aangesloten. Alle elektronica zit dus in het stuurapparaat. Ik ben benieuwd naar het schema van de elektronica.

Thomas, heb jij misschien een schema van jouw stuurapparaat dat voor bandrecorders bedoeld is? De elektronica zal wel lijken op die in dit apparaat. Philips gebruikte wel vaker een ontwerp voor veel apparaten…

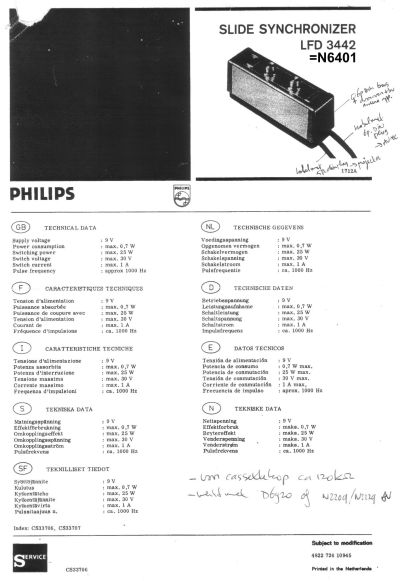

Ik zie trouwens in de folders dat het stuurapparaat eerder het typenummer LFD 3442 had. Daar kan ik net zo weinig van vinden :(

Re: Ma Okt 04, 2010 10:00 pm door Harry

Will schreef:
heb je misschien een grotere scan Harry?

Nee, sorry, heb 'm ook maar van het net geplukt en hij was niet groter dan 94k :( Interessant dat die extra kop rechtstreeks op de bus is aangesloten met alle elektronica in de N6401. Helaas heb ik daarvan echter geen schema of manual kunnen vinden. Een kleine zoektocht naar de LFD3442 leverde nog wel dit schema op, maar dat is erg klein en onduidelijk philips_lfd_3442.jpg

Re: Ma Okt 04, 2010 10:24 pm door Will

Dat kleine schema had ik inderdaad ook net ontdekt. Helaas te klein om er wat van te maken Ik heb Wil Manshande een mail gestuurd, misschien heeft hij wat in zijn enorme berg manuals… Bedankt voor de genomen moeite.

Oh ja, nog even voor het kopje: Grom heeft hiervan een »>foto op zijn site staan (even schuiven tot je bij de N2209 bent)

Re: Wo Okt 06, 2010 3:05 pm door gromsound

Jawel en ik heb ook de manual van dat ding in mijn archief. Benevens drie van die N6401s dus als Wil ermee wil spelen kan ik er wel een verpatsen. Zoals bekend is mijn internetkanaal nogal beperkt, ik zou wel de scan naar Thomas kunnen mailen (vanaf het werk) en dat hij hem op de site plakt.

Leuk spul hoor dat AV speelgoed, ik gebruik het nog steeds regelmatig voor mijn stereo diashows met uiteraard ook stereo geluidsband/commentaar. De N6400 voor losse tape heb ik geerfd van mijn pa, die doet het ook erg leuk. Heb ik nog wat tapes bij met diaseries van hem, grappig effect alsof ie zelf de diashow weer draait.

De D6920 en de N2229AV zijn de andere twee plipsjes met extra pulskop aan boord. De eerstgenoemde is een aanrader, de ander is wrakplestik kwaliteit helaas.

Party on, pulseheads!

Re: Wo Okt 06, 2010 8:14 pm door Will

Kijk dat klinkt al veelbelovend Grom :) Het kan via Thomas, dan hebben de Medefreaks er ook iets aan. Het kan ook rechtstreeks naar mijn mail, eventueel kan ik hem dan hier posten.

Ik stuur je een PM.

Re: Do Okt 07, 2010 6:51 am door gromsound Scan is verstuurd naar Will en naar Thomas zodat we straks alweer een primeurtje op de site hebben zo te lezen. Ik zal de bron ook even danken (de gepensioneerte RTV monteur, ik mag Johan zeggen) die me ooit de manual heeft geleend.

Volledigheidshalve, ik behandel deze materie iets uitgebreider hier: https://gromsound.mfbfreaks.com/overig/dried.htm

Draaien maar weer!

Re: Do Okt 07, 2010 9:36 pm door Will

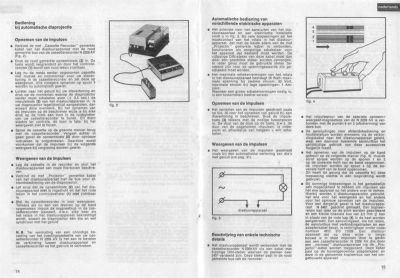

De scans zijn binnen. Prima kwaliteit, maar ze zijn te groot om te posten. Misschien wil Thomas ze op de mfb site zetten, hoewel ze daar misschien een beetje “buiten categorie” zijn. Om de nieuwsgierigheid te bedwingen hier een 2 keer verkleind en zwaar gecomprimeerd voorproefje van 1 blad. Het is nu nog net leesbaar, maar we hebben inderdaad een primeur 8) :mrgreen:

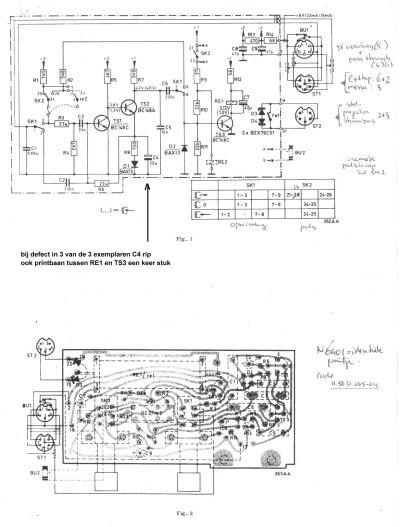

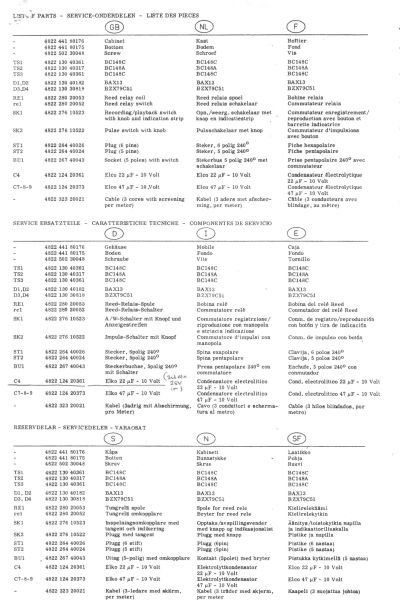

N6401 dia-stuurapparaat schema (slide synchroniser schematic)

doosje

Wil (van Nostatech) had het schema niet, dus ook maar even de engelse omschrijving er bij gezet. Nu kunnen die andere schemaverkopers stoppen met er 13,95 dollar voor te vragen :twisted:

Re: Do Okt 07, 2010 10:45 pm door Laurens

Leuk! Nog iemand die de lichtdoorlatende eigenschappen van een speciaal chemisch laagje op een kunststof drager verandert door er licht op te laten vallen!

Ik heb nog wat (ca. 6, fuji sensia 100 en 200) diafilmpjes in de koelkast liggen. Die moet ik ook 'ns op maken. Gaat wat langzaam, sinds we een fantastisch digitaal beestje hebben. Diastuurapparaat is aanwezig, bijpassende buizenbandrecorders ook. De projector is ook tamelijk oud… Het enige wat ontbreekt is een ouderwetsche stereomicrofoon die bij de bandrecorder past. En diaraampjes. Die dingen gaan er hard door… Negatieffilmpjes liggen er ook (+- 15, vooral superia 200, en het een en ander aan budgetmerken) Af en toe maak ik er eens wat foto's mee, met een zeer fijne Minolta SLR of met 'n ouwe Beirette. Het ontwikkelen en afdrukken kost slechts 7 euro, de rolletjes waren gratis.

Voor de verzameling ligt er nog een bergje Agfa en Orwochrom diafilmpjes, volgens UT18 proces dat niet meer ontwikkeld wordt.

Re: Vr Okt 08, 2010 7:29 am door gromsound

Ha leuk!

Altijd op zoek naar een dimensie extra: quadro sound en stereo fotografie. Je hebt toevallig ook geen variotastische DAF? :mrgreen: De filmpjes worden duurder (kan alleen nog Fuji krijgen in het dorp, tot voorkort had de HEMA zelf uitstekende diafilms) maar het ontwikkelen is nog steeds bijna te geef, 3 eu ofzo. Lang leve de Hollandsche Eenheidsprijzen MAatschappij! Vanmiddag weer eentje ophalen van Tom&Groms laatste uitje naar la France.

Misschien leuk om op een volgende frieksmeeting een paar stereo diashows te draaien? Ik heb een stuk of 30 brilletjes dus dat moet te doen zijn. Er moet wel tijd voor wezen natuurlijk, een half uurtje is wel het minste… affijn tijd zat om wat te bedenken.

Will gaat een N6401 van me overnemen dus die kan ook lekker frieken straks.

Party on, emulsiebelichters!

Re: Vr Okt 08, 2010 8:30 am door Harry

gromsound schreef:
Misschien leuk om op een volgende frieksmeeting een paar stereo diashows te draaien?

Lijkt me wel interessant, heb hier dia's genoeg maar alleen in mono-versie :) . Vroeger (70er jaren) ook zelf eens een diastuurapparaat gebouwd maar dat was maar een beperkt succes :(

Re: Zo Okt 10, 2010 11:43 pm door PS386

Kwam toevallig deze tegen:

http://www.2dehands.be/elektronische-ap … c_id=&afd= http://www.2dehands.be/foto-camera/foto … c_id=&afd=

Misschien kan je er wat mee.
