22AH766
Zo, de radio-versterker is weer terug bij Henk. Bij het terugbladeren zag ik dat de meeste foto's in dit topic verdwenen zijn. :shifty:
De klacht was: geen stereo. Niet alleen geen lampje, maar echt geen stereo.
Er zit een IC MC1310P stereodecoder in. De voedingsspanning was ruim 15V en volgens het datablad mag dat maximaal 14V zijn.

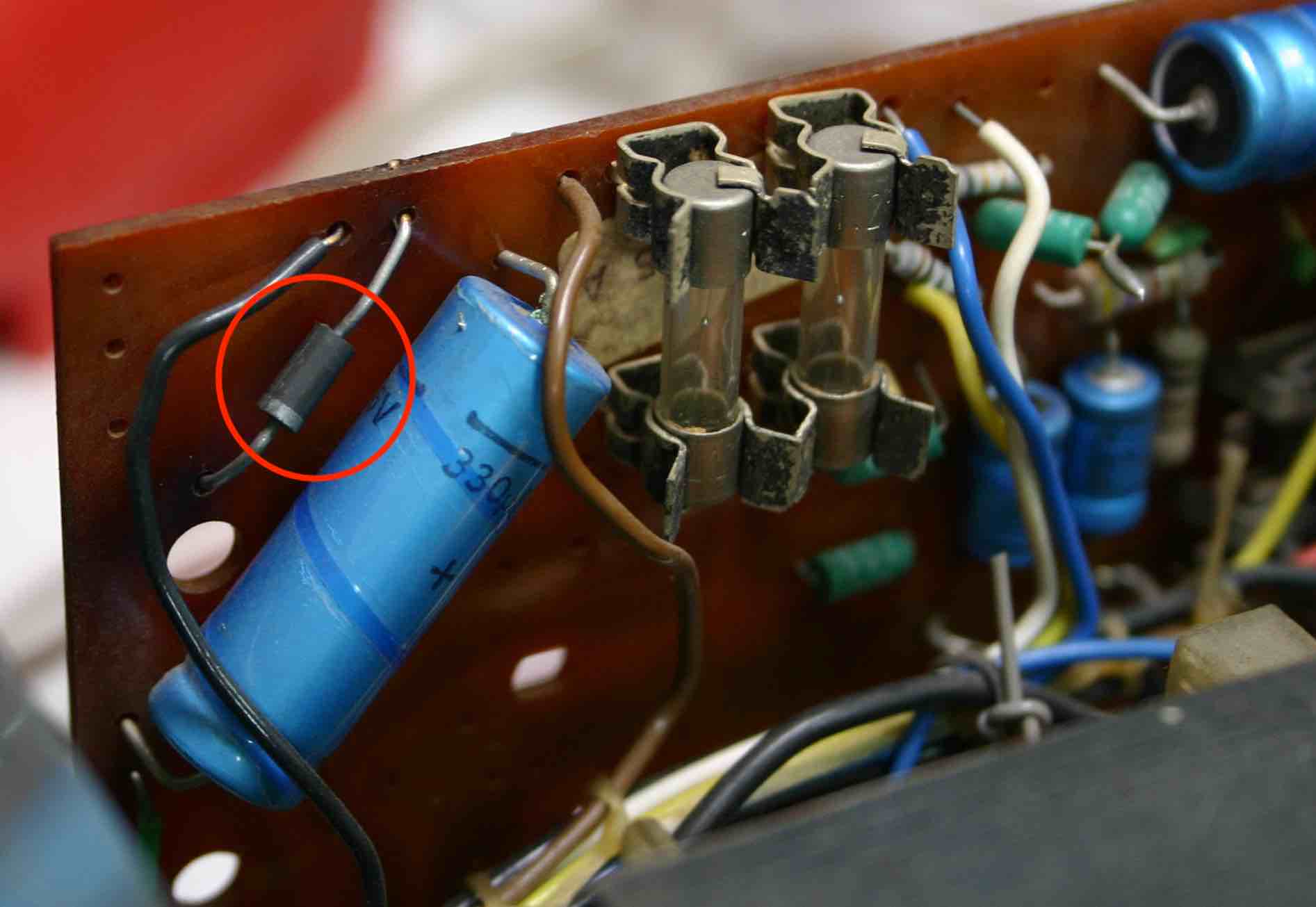

Eerst maar eens de voeding nalopen. He, er zit een japanse zener in en die is slordig gesoldeerd. Er was iemand voor mij hier. :whistle:
Vreemde gast
De zener blijkt 16V te zijn. In de servicemanual van broertje 06RH747 staat een zener van 13V. Ach ja, bij elco's mag ook een hogere spanning op het huisje staan, dan zal dat bij diodes ook wel zo zijn :doh:
Die vervangen en de spanning van de stereodecoder is nu ongeveer 12V. Dat is al een stuk beter. Met de instelpotmeter de PLL frequentie netjes op 19kHz afgeregeld bij geen ontvangst.
Radio aan en eens over de FM-band fietsen, verhip, ik hoor wel stereo dat is mazzel, de decoder werkt, maar zie geen lampje aan gaan. Een blik op het lampje zelf laat een gloeiende spijker zien, ja dat zie je niet door het glaasje. Er staat maar ongeveer 2,5V over het lampje. Het makkelijks was om de serieweerstand van 180 te verkleinen naar 82 of 68 ohm. En jawel: we hebben groen licht. :dance:
Het afstemmen op de FM loopt niet erg lekker. Veel verder dan 97MHz kom ik niet op het eind van de schaal. Er blijkt ook nog een diode van de afstemspanning kapot te zijn. Vervangen en het loopt weer netjes door tot 108.
Dan was nog een forumvraag wat er voor eindtorren in zitten: het is een setje darlingtons: BD676 en BD677. Dat is wat raar, want die horen kwa spanning niet in een setje. Waarschijnlijk was de BD678 op of moeilijk te krijgen tijdens de productie. (Nee hier was nog niet aan gesoldeerd.) De eindversterker in de AH766 wijkt dus af van die 06RH747 die Henk gevonden had en minstens lid van dezelfde familie is.
De voorlopers van deze darlingtons (BD262 en BD263) zijn ook gebruikt in de RH540, RH953 en RH741. Het maximale vermogen van deze apparaten is volgens de folders 17W per kanaal.
Ik heb gemeten dat bij max stand van de volumeschuif, de versterker nog net niet gaat klippen als je 100mV sinus (1kHz) op de tapeingang zet.
Er komt dan 6,3V effectief uit op een weerstand van 5,6ohm. Dat is ongeveer 7 Watt per kanaal.

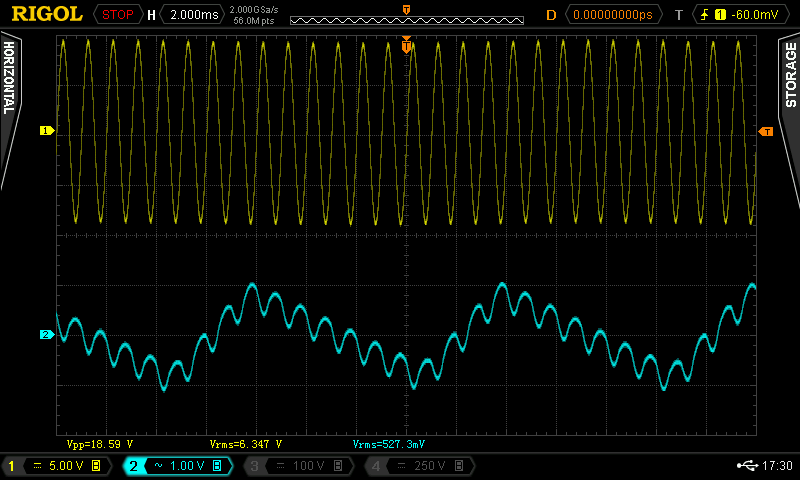

Het is wel leuk als je ziet wat de voeding dan doet… Geel is de uitgang en blauw de voeding.
Uitgang en voeding
De meeste componenten hebben een datumstempel van 1976, ik zag een (1) transistor van begin '77. Waarmee de productiedatum dus ook ongeveer bepaald is.
