GP400
Eigenschappen van het GP400 element. Het vervangingsschema en het effect van de capaciteit van de kabel en voorversterker.

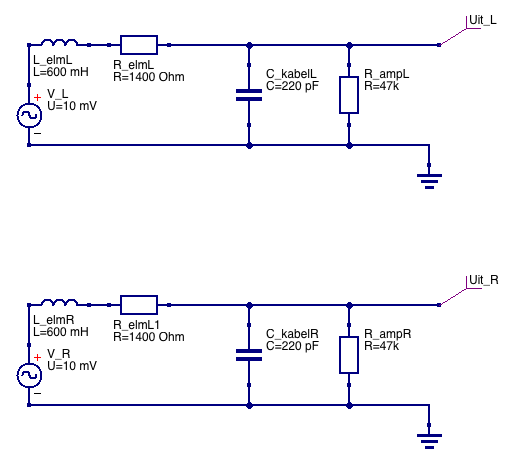

Vervangingsschema
Technische gegevens

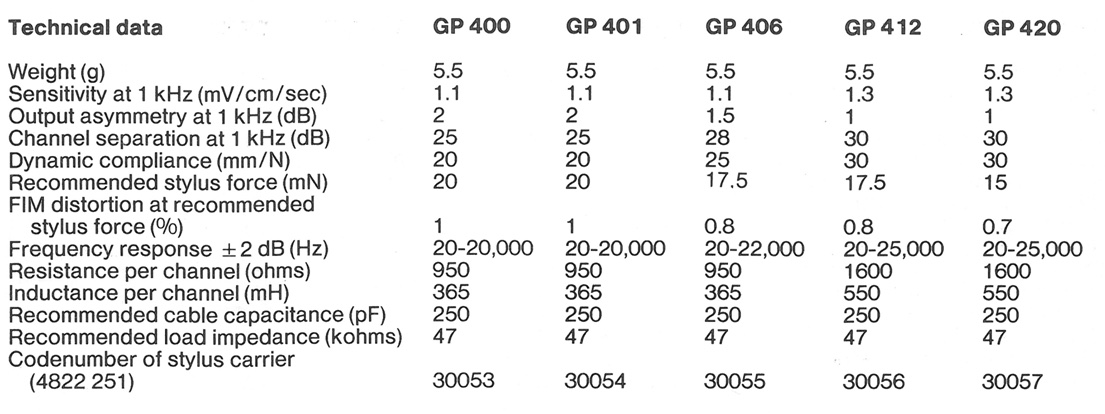

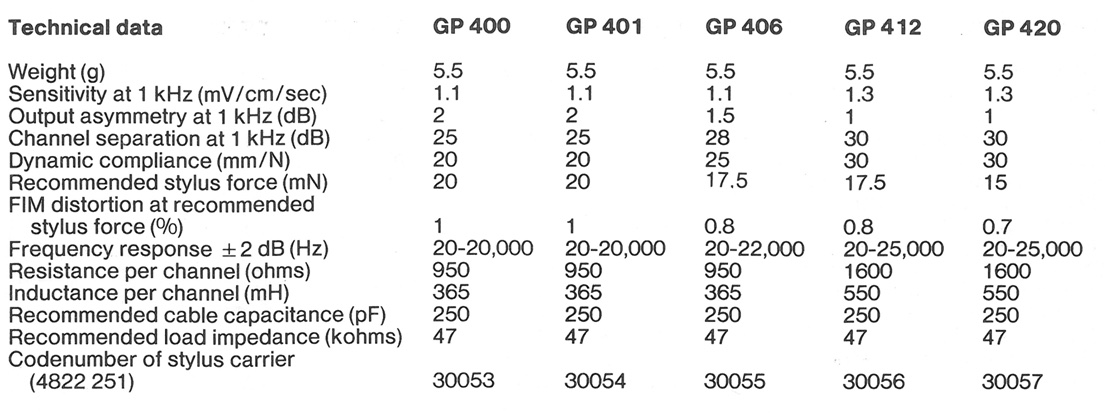

Technische gegevens van de MkI
Karakteristieke waarden
Weerstand R gemeten bij DC, Inductie L gemeten bij 1kHz
dR en dL is het verschil in % tussen beide kanalen. dR: weerstand, dL: inductie
| Element | R1 | R2 | L1 | L2 | dR | dL |
|---|---|---|---|---|---|---|
| GP400 | 1k45 | 1k47 | 599mH | 589mH | 1,4% | 1,7% |
| GP400 | 1k38 | 1k38 | 593mH | 644mH | 0% | 8% |
| GP400 | 1k13 | 1k04 | 655mH | 660mH | 8% | 0,8% |
| GP401 | 1k36 | 1k42 | 573mH | 593mH | 4,3% | 3,4% |
R1 en R2 is R_elmR of R_elmL, L1 en L2 is L_elmR of L_elmL in het vervangingsschema. Bij het meten is geen rekening gehouden met de aansluitingen voor het linker- of rechterkanaal.
Meting met of zonder naald
Dit blijkt geen verschil te maken.
Met - Zonder naald 589 - 589mH (Links) 601 - 599mH (Rechts)
Dat verschil is (bij 1kHz) veel kleiner dan de meetfout van 1,5% (volgens specs van de meter :think: )
Verschillende uitvoeringen
Vier wikkelingen vs twee wikkelingen
Anatomie
Destructief onderzoek aan de GP400
Invloed afsluitcapaciteit

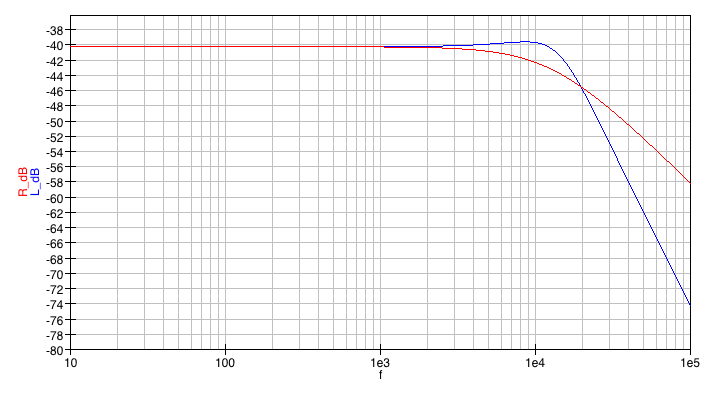

Theoretische frequentiekarakteristiek op basis van een gemiddeld GP400 element (600mH, 1400 ohm). Afgesloten met 220pF en 47kΩ
Dit is een detailgrafiek, want de lijntjes liggen toch allemaal wel erg dicht bij elkaar hoor.
Van boven naar beneden, de blauwe lijntjes:
- 1nF
- 500pF
- 340pF
- 260pF
- 220pF
- 180pF
- 100pF

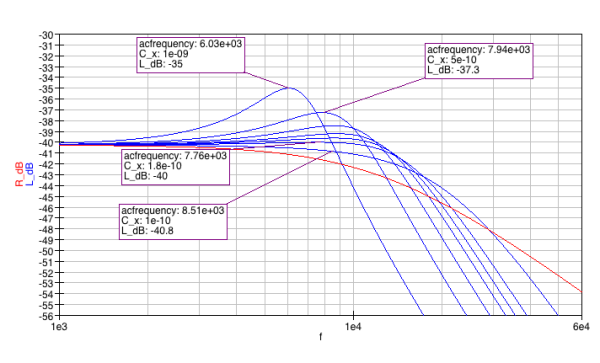

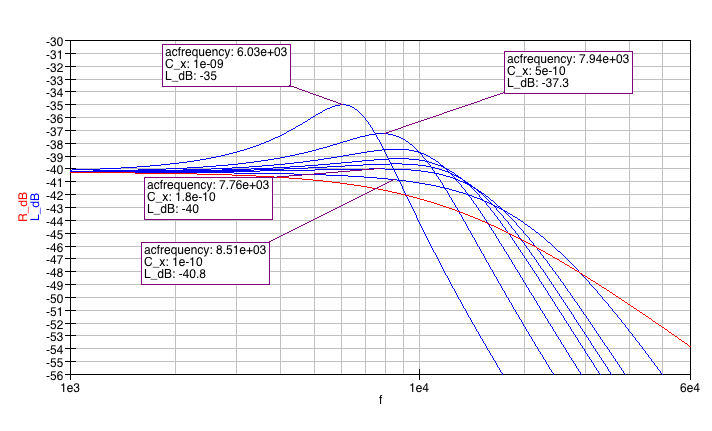

Invloed van de afsluitcapaciteit op de frequentiekarakteristiek.
Je ziet dat bij bij een (veel te) hoge waarde er een steeds hogere bult ontstaat, die ook nog naar een lagere frequentie verschuift. In klank uitgedrukt: de hoge tonen worden wat onderdrukt en het “lage hoog” wordt een beetje opgehaald.
Bij 500pF krijg je een topje van ca +2,5dB (tov de aanbevolen 250pF) bij 8kHz.
Als je het heel erg overdrijft (richting 1nF) wordt zelfs de 6kHz benadrukt met 5dB. Let wel: de meeste mensen vinden 6kHz een hoge toon in gangbare muziek.
Voor mij komt het aardig in de buurt als gewoon aan de hogetonenknop op je versterker draaien. Ik kan me goed voorstellen dat veel mensen een kabel met een hoge capaciteit als “levendiger” of “sprankelender” ervaren. :shhh:

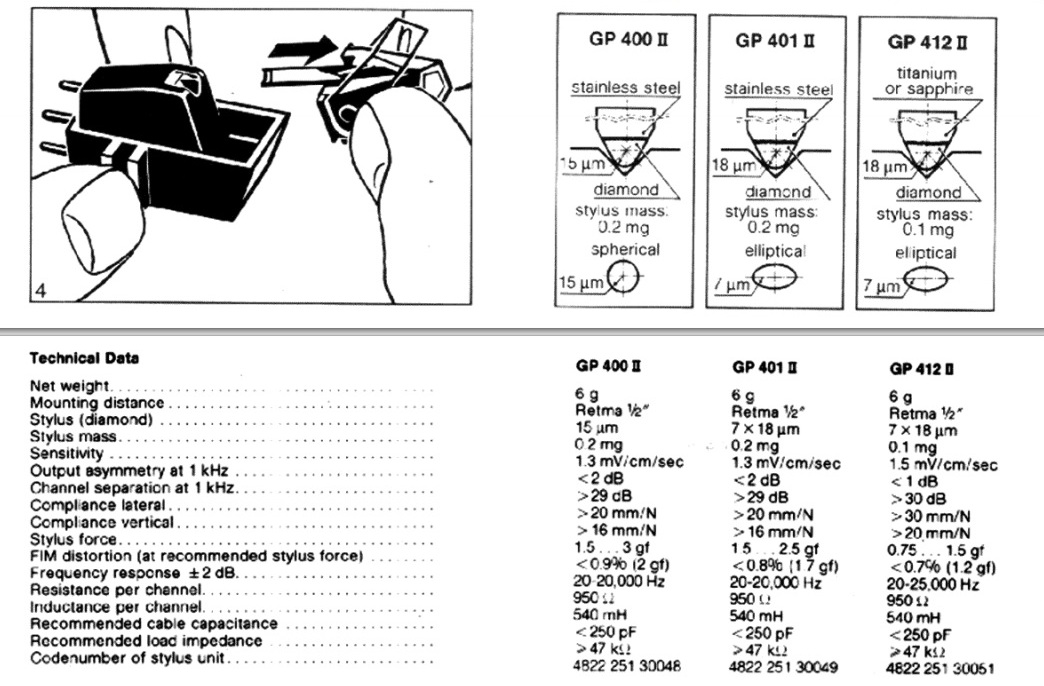

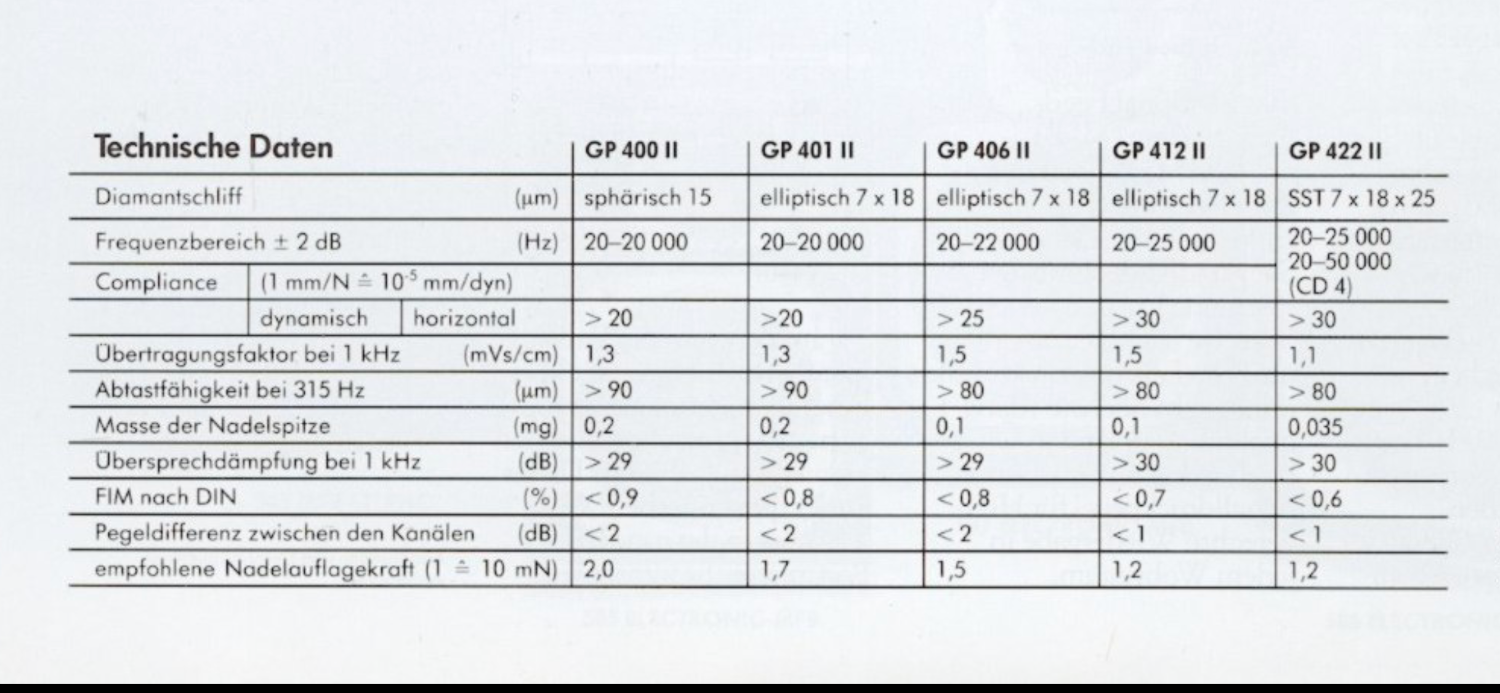

De MkI MkII en MkIII
Zijn de GP400, GP401 en GP412 hetzelfde?
GP400 etc Metingen op MFBfreaks
https://forum-mfbfreaks.nl/viewtopic.php?p=288595#p288595 03 feb 2021, 16:40 door Super-A
Ik heb even wat metingen verricht met het net binnen gekomen GP412 MK2 cartridge en een Sony VL32G cartridge. Beide cartridges zijn gemeten zonder naald. De gebruikte meter is een DER-EE DE-5000, de cartridge is direct verbonden met de meter via de bijbehorende krokodilklemmetjes. (dus niet via de shell) De meter doet 2 metingen per seconde en deze heb ik laten meten totdat de meting echt stabiel werd. Er is gemeten op frequenties van 100Hz, 120Hz, 1KHz, 10KHz en 100KHz indien mogelijk, meer standen heeft deze meter helaas niet. Een frequentie sweep behoort helaas niet tot de mogelijkheden.
Hier de ruwe data:
Sony VL32G
Links | Rechts
Zelfinductie:
| 100Hz: | 1051mH | 997,2mH |
| 120Hz: | 1050mH | 996,3mH |
| 1KHz: | 994,2mH | 948,5mH |
| 10KHz: | 851,0mH | 825,6mH |
100KHz: geen meting mogelijk
Impedantie:
| 100Hz: | 1,182K | 1,167K |
| 120Hz: | 1,186K | 1,171K |
| 1KHz: | 1,723K | 1,645K |
| 10KHz: | 163,6K | 166,2K |
| 100KHz: | 465K | 466K |
GP412
Links | Rechts
Zelfinductie:
| 100Hz: | 584,8mH | 620,6mH |
| 120Hz: | 585,4mH | 621,1mH |
| 1KHz: | 540,2mH | 574,2mH |
| 10KHz: | 439,3mH | 469,4mH |
100KHz: geen meting mogelijk
Impedantie:
| 100Hz: | 866,4Ω | 898,0Ω |
| 120Hz: | 869,4Ω | 901,6Ω |
| 1KHz: | 1,223KΩ | 1,293KΩ |
| 10KHz: | 82,38KΩ | 82,17KΩ |
| 100KHz: | 302KΩ | 276KΩ |
(heb deze nog een keer nagemeten, maar het resultaat blijft hetzelfde)~
