Cassetterecorder kop afstellen: wie kent de “afstelmal” Geplaatst: Wo Jul 29, 2009 6:28 pm door Will

Jullie hebben het vast wel eens in een service manual gezien: het stukje gereedschap dat philips gebruikte om de kop in een cassettedeck op de juiste hoogte te zetten. In het plaatje aangegeven met A.

• Afbeelding 1.png
• Afstelmal voor kophoogte.
• Afbeelding 1.png (41.41 KiB) 2093 keer bekeken

Nu ben ik benieuwd of iemand van jullie dit dingetje wel eens in het echt gezien of gebruikt heeft of er misschien een foto van heeft.

Ik wil graag weten van welk materiaal het gemaakt is (metaal, kunststof?). En hoe dik is het plaatje: zo dik als een cassetteband breed is?

Bericht: #18462 Thomas Wo Jul 29, 2009 8:21 pm

Ik moet eerlijk toegeven dat ik dit ding nog nooit gezien heb… :oops: Volgens mij is niemand hier nog zo diep in cassettedecks gedoken als jij dat doet; een pionier dus :) Als ik kijk naar het afstellen van de kophoogte bij een bandrecorder, tja, daar hoeft dat eigenlijk niet, tenzij eraan gefrut is door iemand…

Als ik kijk naar het afstellen van de kophoogte bij een bandrecorder, tja, daar hoeft dat eigenlijk niet, tenzij eraan gefrut is door iemand…

Bij een bandrecorder heb ik het ook nooit gezien, maar daar kun je veel beter bij de koppen. Ik ga het kopje van de 2510 vervangen en dat ding kun je links en rechts in hoogte verstellen. :? Met een schuifmaat is een enorm gepruts omdat je er niet goed bij kan :| Als ik een uurtje frees heb ik die mal klaar en dan kan ik het meteen goed doen. Bij de mono recordertjes is een kant een vast punt, dus veel simpeler in te stellen.

Ik wacht nog even af, er zitten hier ongekende talenten op het forum :)

Het vervolg… Na een paar weken geen reactie, dus kan ik er van uit gaan dat ook de echte kenners hier deze mal nooit gezien of gebruikt hebben. Ik heb me nog even afgevraagd of het de moeite loont om het ding te maken, maar ik heb de knoop maar doorgehakt. Na wat meten en rekenen kon ik de maten van de mal vrij nauwkeurig bepalen en na een paar uur frezen en draaien is dit het resultaat:

• Afbeelding 10.png

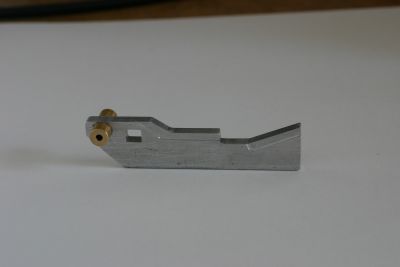

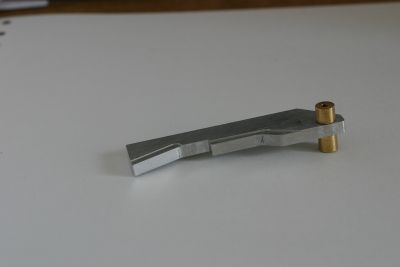

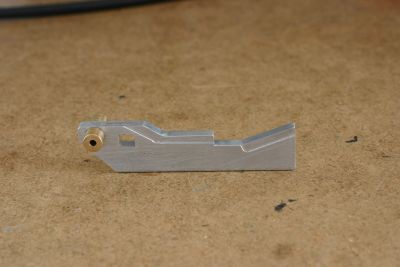

• De mal van boven en van voren.

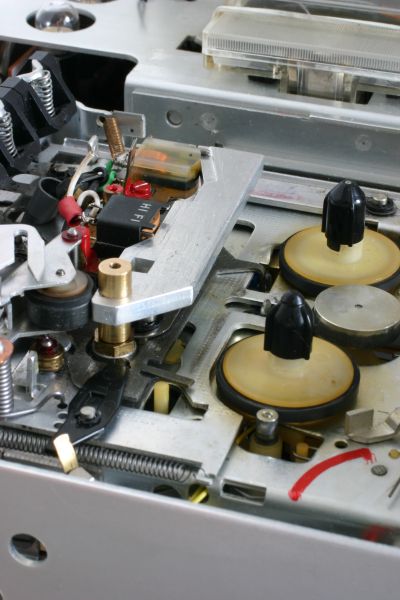

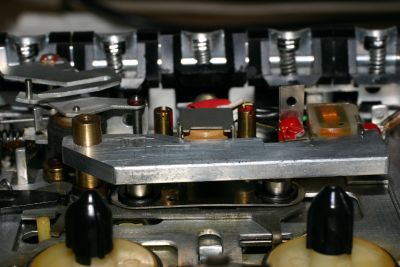

• Als je de mal over de capstan schuift dan valt deze precies tussen de koppen…
• Afbeelding 9.png

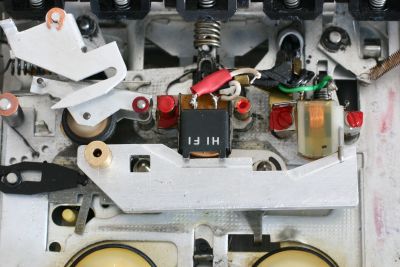

• En het nieuwe kopje kun je zo eenvoudig op de juiste hoogte instellen.
• Afbeelding 11.png

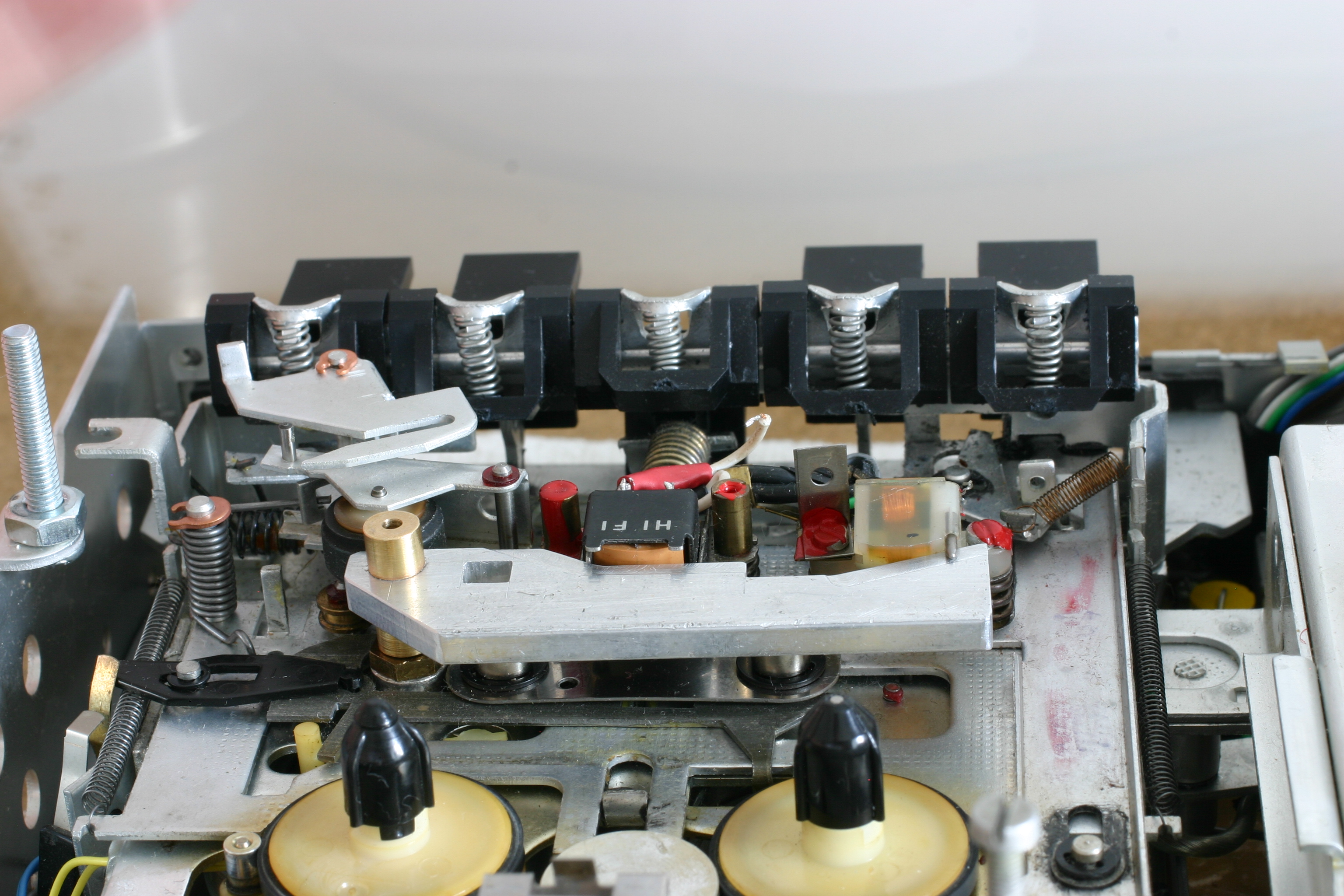

• Met het nieuwe kopje

Heb je er wat aan??? Tja dat vraag je je af als je klaar bent… :? De mal heeft een heel klein beetje speling over de capstan en daardoor kan deze aan de andere kant nog 0,5 mm bewegen. Ik moest dus toch met de schuifmaat meten of de mal “horizontaal” stond. Maar bij het afstellen van het geluid (met band dus) bleek dat ik nog maar een kwart slag aan de schroefjes hoefde te draaien en het was klaar: het kopje stond goed.

Bij de N2510 moet je de kop op de juiste hoogte instellen, voor een recorder waar een kant van de kop op een vaste steun geschroefd is heb je aan de mal niets, de hoogte kun je niet instellen. Wel natuurlijk de hoek van de kop, maar dat kan niet met de mal.

Thomas schreef: Heeft die mal in de Service Manual toevallig een artikelnummer?

In de servicemanual staat: Koppeninstelmal 4822 402 60245 Oh ja, de servicemanual heb ik gevonden op http://www.mfbfreaks.com :lol:

Het lijkt een handige tool om snel en zonder meetapparatuur de koppen in elk geval vrij precies goed te stellen. Je komt een heel eind, maar je moet met de mal ook heel nauwkeurig werken en daarna moet je toch nog naregelen.

Bericht: #19096 peter.h Za Sep 12, 2009 12:12 am

Hello Will,

I have 2 of these alignment tools.
There are 2 different sizes:
4822 402 60245 with small hole
or
4822 402 60464 with large hole ( for N2552 etc. )

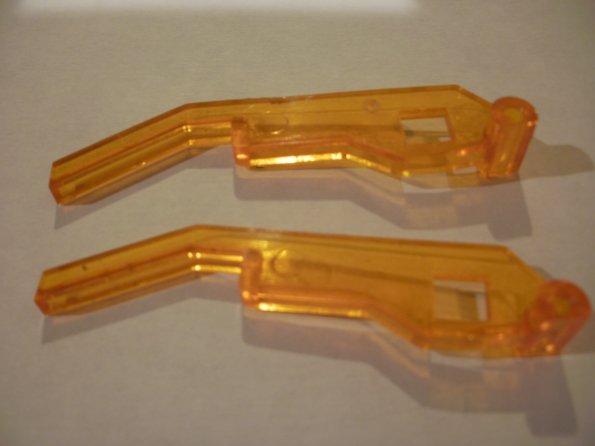

Made of transparent orange plastic! (not as nice as your metal one)

Peter.

Hello Peter,

Thank you for posting this information. I was in doubt whether I could make this tool out of plastic, I chose metal to be on the safe side. Now the original one appears to be out of plastic. :? Since I had no other documentation but a servicemanual I must say that I'm quite happy that my tool is very much like the original one.

The only thing I'm curious about is the “size”: is the tool just as thick as the tape-width?

Will

Bericht: #19106 peter.h Za Sep 12, 2009 8:03 pm

Hello Will,

Yes the tool is exactly the same width as the tape. The only difference between your excellent copy and the Philips tool is that the post for the capstan has a 'flat' part for the pinch roller to rest on. The packets that these came in has the date 14/07/1981, so they are a late models. Maybe this is a design change, as the service manuals don't show a flat part?

Peter.
