Fout in service manual 22RH551

http://forum.mfbfreaks.com/viewtopic.php?f=3&t=11129

Geplaatst: Do Mar 08, 2018 10:59 am door correltje

Het is op het forum al eens ter sprake geweest, maar dan alleen als opmerking in een topic. Ook ik ben er weer tegenaan gelopen en om het dan maar eens goed gedocumenteerd te hebben er een nieuw topic aan gewijd.

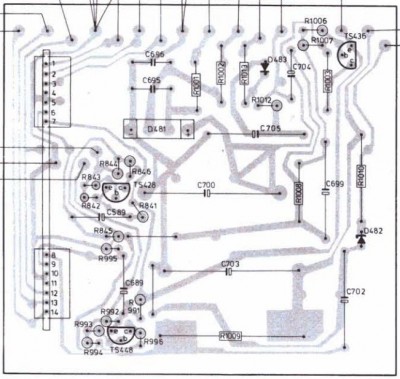

Het gaat over elco C699, die verkeerd om op de print tekening staat, zowel op het bovenaanzicht als op het onderaanzicht. Ik had een 551 voorzien van verse elco's en daarna zweeg deze voorversterker in alle toonaarden…. Dus bij het begin beginnen: de voeding!

Het bleek dat de 45V op +4 maar 4,5V was. Eerste verdachte is dan eigenlijk TS436, dus voor de zekerheid vervangen, zonder resultaat. Verder meten dus. Hmmm de spanning op de + van C699 is 0V en op de min van deze elco +4,zoveel…

Hier klopt iets niet…

Als je in het schema kijkt, dan zie je dat de + van deze elco aan het knooppunt R1005, R1007, R1008 hangt. Op de print tekening is hier de min pool van deze elco getekend, fout dus. Nieuwe elco erin en nu op de juiste manier, en spelen maar weer!

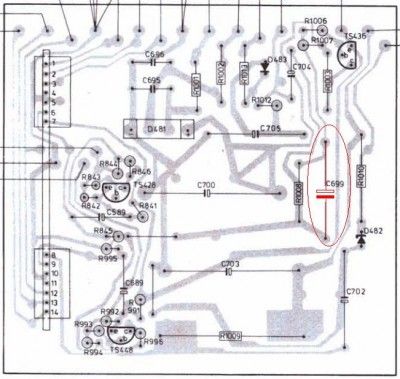

Ik heb het ook even goed op tekening gezet:
