Philips F4225

Philips versterker met eindversterkermodule STK2250

Twee versterkers en een uitgesoldeerde module. Van beide versterkers werkt het rechtse kanaal niet. Op de uitgang staat 43V.

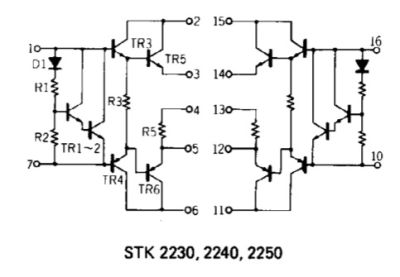

Schema van het interne van de STK2250

De modules uit beide versterkers gesoldeerd en gemeten met de transistortester.

Aansl Module 1 (L) component Module 1 (R) Aansl
1-2-3 hfe 8000 NPN 1,13V T3 T5 hfe 8310 NPN 1,12V 14-15-16
5-6-7 hfe 17700 PNP 1,09V T4 T6 hfe 17700 PNP 1,09V 10-11-12
1-7 Diode D1 Diode 10-16
4-5 R 0,23 Ohm R5 R 0,23 Ohm 12-13
Aansl Module 2 (L) component Module 2 (R) Aansl
1-2-3 hfe 4660 NPN 1,26V T3 T5 kortsluiting 15-16 14-15-16
5-6-7 hfe 18400 PNP 1,24V T4 T6 kortsluiting 10-11 10-11-12
1-7 Diode D1 open 10-16
4-5 R 0,24 Ohm R5 R 0,24 Ohm 12-13
Aansl Module Reserve (L) component Module Reserve (R) Aansl
1-2-3 hfe 10600 NPN 1,29V T3 T5 kortsluiting 14-15 14-15-16
5-6-7 hfe 18000 PNP 1,27V T4 T6 kortsluiting 10-11 10-11-12
1-7 Diode D1 open 10-16
4-5 R 0,20 Ohm R5 R 0,20 Ohm 12-13

De AN7060 is de voorversterker/stuurversterker. Het IC is mono, dus elk kanaal heeft een eigen IC. De IC's heb ik gemeten in de versterker, waar de eindversterker STK2250 uitgebouwd was.

Gemeten in de versterker

Versterker 1

7404 7403
1 0,07 -0,1
2 0,09 -0,1
3 nc nc
4 0 0
5 -6,3 -6,3
6 40,6 geluid OK, sinus OK 40,6 geluid OK, sinus OK
7 39,6 40
8 45 45
9 45 45

Versterker 2

pen 7404 7403
1 -0,1 -0,1
2 -0,1 -0,26
3 nc nc
4 0 0
5 -6,3 -6,3
6 43 geluid OK, sinus OK 31,2 geluid NOK, brom, geen sinus
7 42,1 30,4
8 44,7 44,6
9 44,6 44,6

Daarna de IC's los getest op een breadboard. De IC's waren allemaal OK.

Uit de combinatie van de vorige hoofdstukken zie je dat

  • van versterker 1 de beide voorversterkers OK zijn en de eindversterkers OK zijn.
  • van versterker 2 de linker voorversterker en rechter eindversterker kapot zijn. Dus totaal geen weergave.

Versterker 1 zou dus gewerkt moeten hebben.

In versterker 1 zijn echter veel printbanen beschadigd door het recappen. De doorverbindingen vertrouw ik niet (eentje schoot al los toen ik er tegen stootte) en ik ga er nu niet veel tijd in steken om dat eerst allemaal te herstellen.

Ik ga de twee AN7060 en de nieuwe STK2250 uit versterker 1 overzetten naar versterker 2.

Alle vier de IC's even op een broodplankje getest en ze zijn nog allemaal prima. Te snel met mijn conclusie :think:

Nog eens in de versterker meten zonder de IC's… Hm, op pen 2 van 7403 loopt langzaam de spanning van 0 naar -120mV. Dat vind een opamp niet leuk… Rotte elco in de buurt?

C2531 is zo lek als een mandje en stuurt het hele kanaal in de war. Aan het vervangen, er zitten veel slechte elco's…

Verjaardagskadootje voor Peter ;-) https://vimeo.com/473433264

Versterker 1 (die waar dit draadje mee begon) heb ik gelaten voor wat het was. De reden kun je nog even lezen als je terugbladerd in dit topic. Peter had al elco's vervangen en het audiosignaal kwam ook nog tot de uitgang van IC7403/4. Ook de STK module bleek achteraf de enige te zijn die niet defect was. Die module had ik al direct er uit gehaald, nog voordat ik de versteker voor de eerste keer inschakelde.

Versterker 2 was nog niet veel aan vervangen. Klacht: gaf geen geluid.

  • Van de STK was een kant defect (de hoog genummerde aansluitingen) Dus rechts geen geluid.
  • In het linker kanaal was C2531 lek en dat veroorzaakte een gelijkspanning op ingang 2 van IC7403. Hierdoor komt er ook gelijkspanning op de uitgang van de versteker. Waarschijnlijk probeert de beveiliging dan wat te redden, maar dat lukt niet. Dus links ook geen geluid.
  • Veel elco's waren slecht. Enkele waren als nieuw en hadden betere waarden dan de nieuwe. De slechte en die op kritische plekken heb ik vervangen.
  • Daarna de IC's 7403/4 er weer in en gemeten. Dat was goed kwa gelijkspanning en ook de audio kwam er goed doorheen.
  • Daarna een goede STK (die kwam uit versterker 1) geplaatst en getest op een lagere spanning (variac). Daarbij bleek dat de versterker pas bij een bepaalde minimum netspanning (ca 130-140V) begint de werken. Daaronder hoor je een soort motorboten wat mogelijk door de in- en uitschakelende beveiliging/inschakelvertraging komt.
  • De gelijkspanning aan de LS-uitgang in de gaten gehouden en langzaam de netspanning opgeregeld. Alles bleef goed. Op de uitgang staat nu 3 - 5 mV en dat is een uitstekende waarde.
  • Daarna een (korte) duurtest en vermogenstest gedaan. Alles bleef goed.
  • Filmpje gemaakt :mrgreen:
  • Daarna de rest van de elco's gecontroleerd en zo nodig vervangen.
  • Trafo omgesoldeerd naar 240V.
