Coral metingen

Dit zijn de uitgewerkte metingen aan de Coral box. De waarden van de condensatoren staan in een post hierboven. De condensatoren zitten in serie met de mid en met de tweeter. Verder staan alle luidsprekers parallel. De tweeter(+C) staat dus niet “achter” de condensator van de mid.

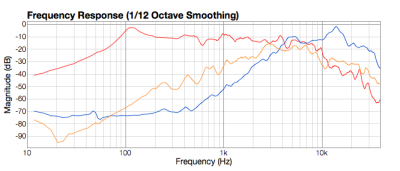

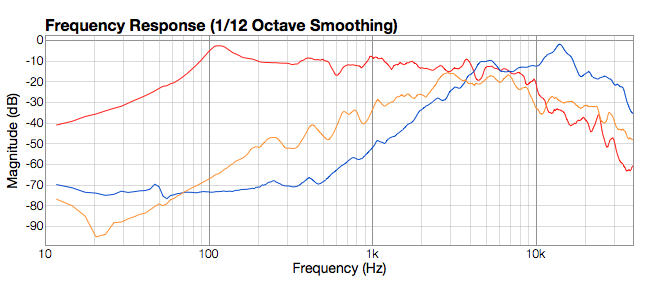

Losse drivers, elk los gemeten op ca 30cm. Behalve de woofer die vlak voor het stof is gemeten. De meting is binnenshuis en uit de losse pols gedaan. Er zal dus vast wat op aan te merken zijn. Het ging mij enkel om eens een indruk vast te leggen.

Rood: woofer, Oranje: mid, Blauw: tweeter

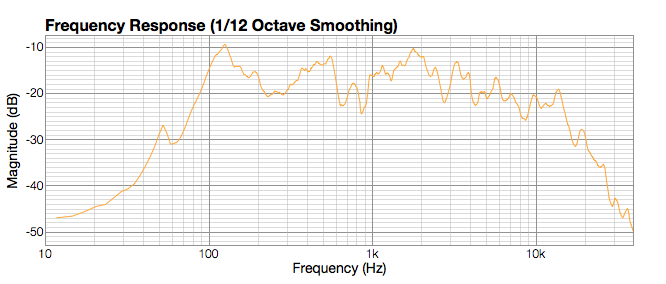

Totale box op ca 60 cm afstand gemeten. De box was dicht, maar zonder dempingsmateriaal.

De impedantiemetingen zijn niet heel betrouwbaar, omdat ik niet zeker weet of ik de instellingen tussentijds niet aangepast heb. Alle luidsprekers zijn losgemaakt en gemeten. De meting was niet optimaal uitgevoerd, maar geeft toch een indruk.

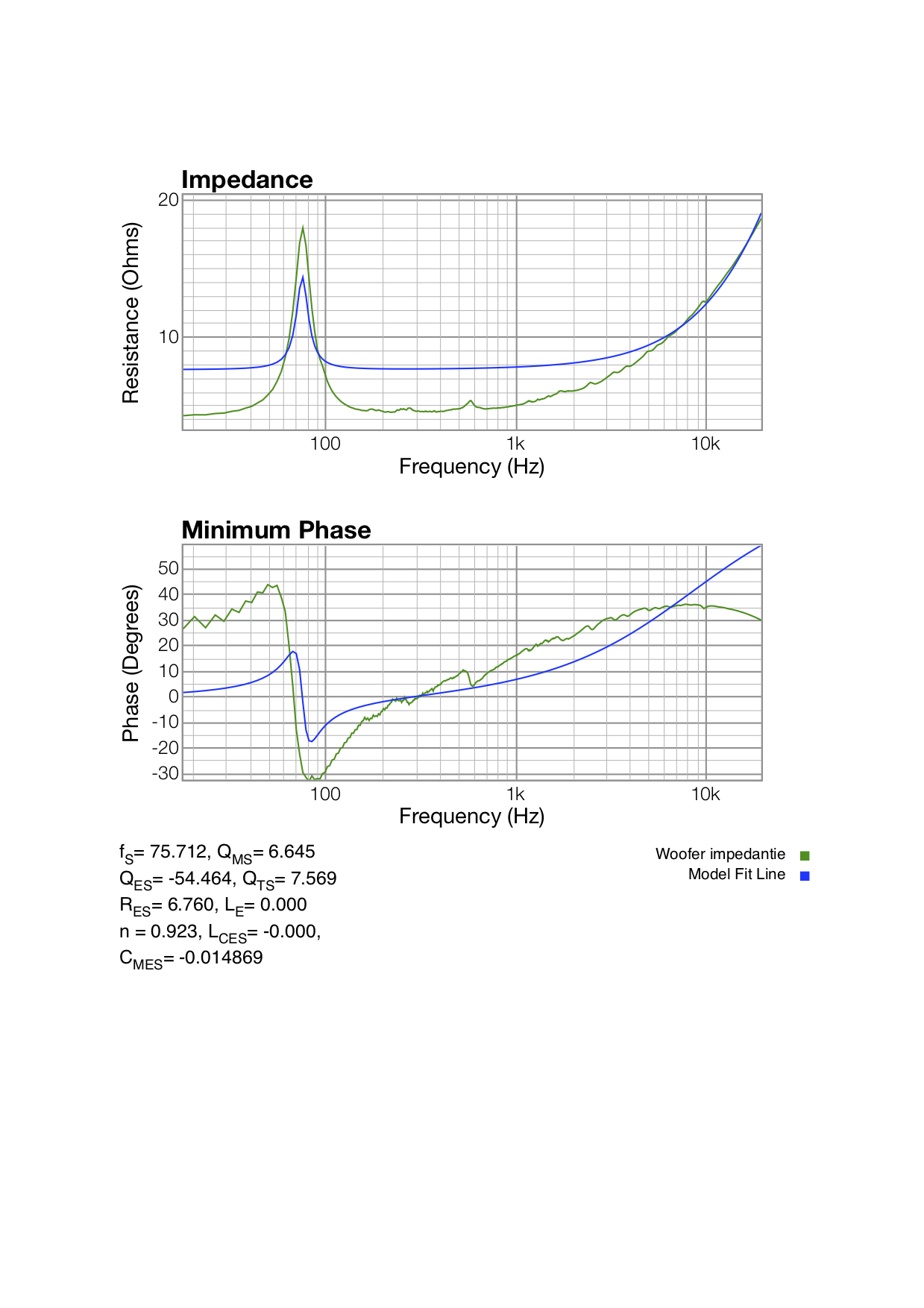

Alleen de woofer gaf een fatsoenlijke meetresutaat. Het programma benadert ook TS parameters. Of die enig hout snijden kan ik niet beoordelen. De fs van de woofer kwam wel consequent uit de metingen.

DC weerstand van de woofer ca 7,7 ohm

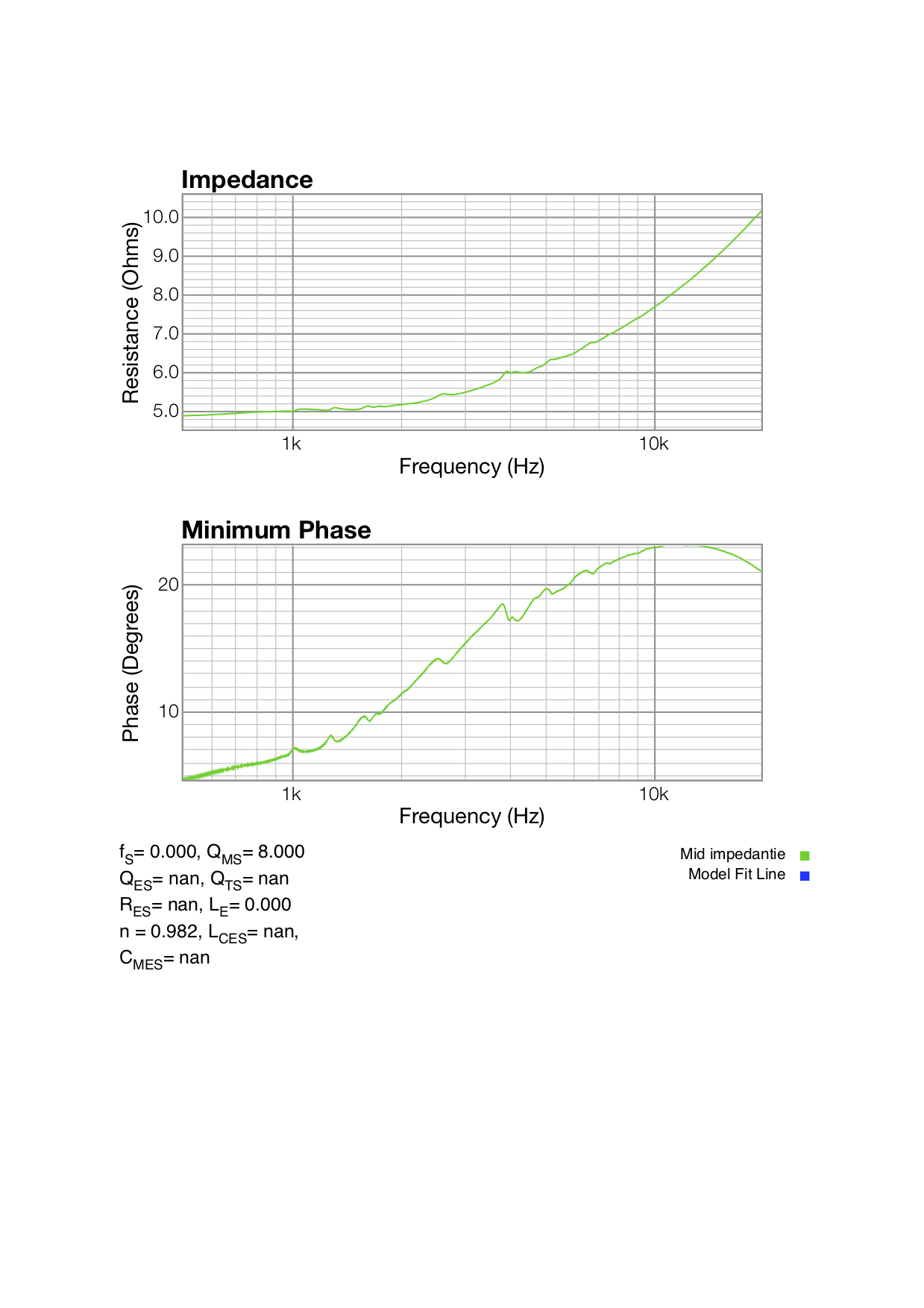

Van de mid kon geen fs bepaald worden. De reden is mij een raadsel.

DC weerstand van de mid: ca 7,4 ohm

Toch het plaatje

Van de mid kon geen fs bepaald worden. De reden is mij een raadsel.

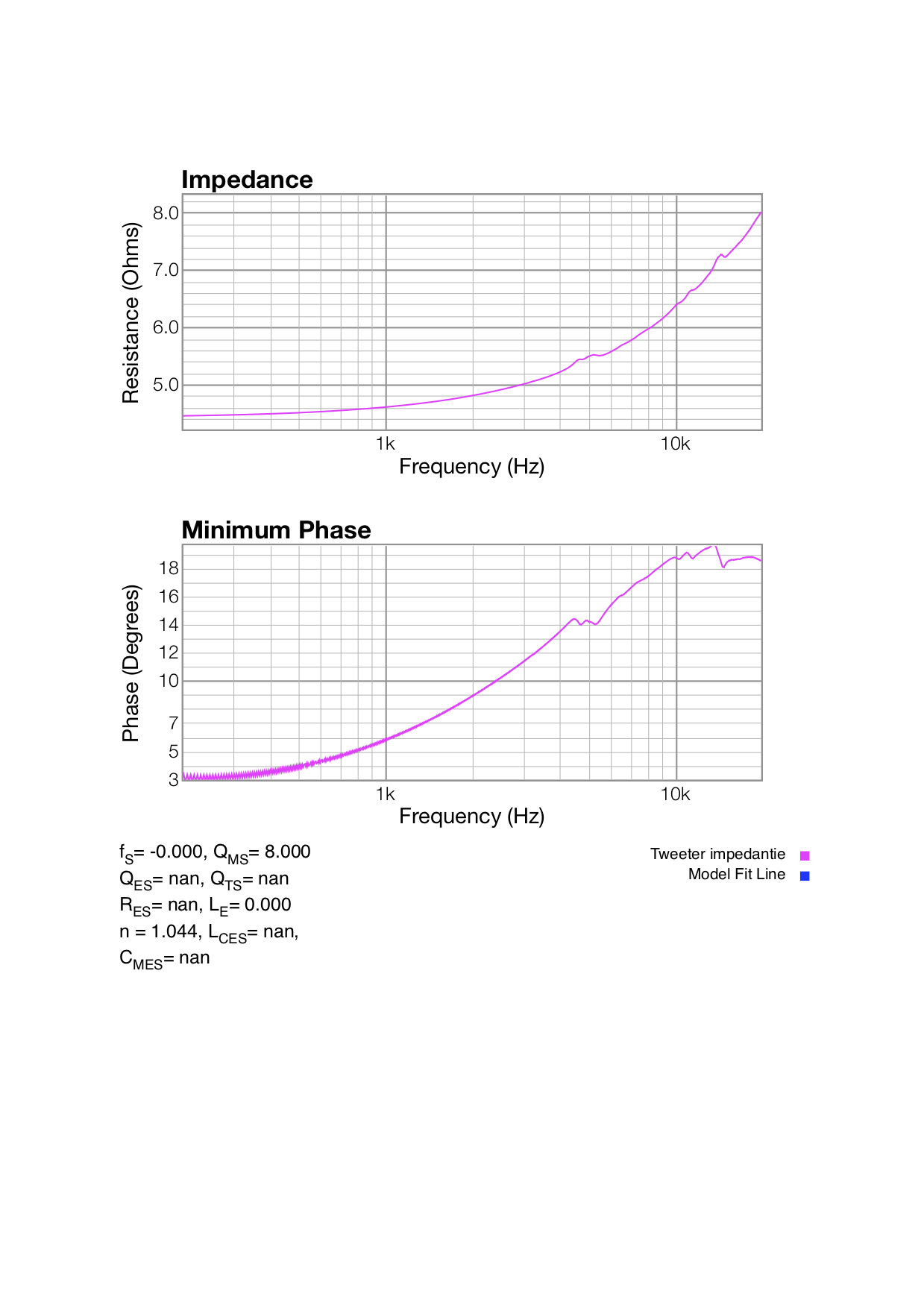

DC weerstand van de tweeter: ca 7,3 ohm

Het plaatje

Misschien dat de luidsprekergoeroes er toch wat van kunnen maken…
