Aristona EW5512
Signaalpad in de recorder

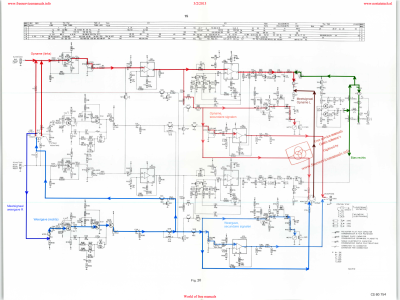

De signaalpaden in de EW5512 / N4512 Een deel van de paden wordt zowel voor weergave als voor opname gebruikt. Daarom heb ik het voor Links het pad van de opname en voor Rechts de weergave aangegeven.
- Rood het pad van de opname Links.
- In lichtrood zijn de secundaire paden naar VU-meter, Koptelefoon en Monitor.
- Blauw het pad van weergave Rechts naar Line-out en Monitor.
- In lichtblauw de secundaire signalen naar VU-meter, Koptelefoon.
- Groen is het wissignaal en de bias voor Links
Snaren
Spoelsnaren:
- Diameter motorpoelie: 37mm, groef 1 - 1,5mm. Effectief 34mm
- Diameter spoelschotel: 109mm, groef 1,5mm. Effectief 106mm
- Afstand tussen assen: 80mm
- Omtrek, gemeten met een draad van 2,3mm: 407mm
- Omtrek berekend: 400mm
- Dikte snaar: ca 2x2mm
Capstan:
- Diameter motorpoelie: 37mm, diepste punt groef 34,5mm. Effectief mm
- Diameter vliegwiel: 96,5mm
- Afstand tussen assen: 73mm
- Omtrek, gemeten met een draad van 2 mm: 375mm
- Omtrek berekend: 365mm
- Dikte snaar: 1,2mm vierkant
Teller:
- Diameter poelie spoelschotel: mm, groef mm. Effectief mm
- Diameter poelie telwerk: mm, groef mm. Effectief mm
- Afstand tussen assen: mm
- Omtrek, gemeten met een draad van _mm: _mm
- Dikte snaar: ca 1 mm vierkant
Afregelen
Stap 0 Recorder afgeregeld. Bij afregelen volgens de voorschriften is er verschil tussen R en L.
- eerst REC afgeregeld: 333Hz aan Line-IN(3/2 en 5/2). NB, dit kan ook met signaal aan 1/2 en 4/2. Die ingangen zijn gevoeliger en pikken meer brom op.
- Regelaar Level max, Balans midden.
- Ingangsspanning zo kiezen dat BU4(Monitor) 3/2 (links) 1000mV is.
- Regel met de balans de uitgangen gelijk
- Let op: R96 en R196 kunnen dit ook beinvloeden. Het gaat er om dat de Ingangsspanningen L en R gelijk zijn en de Uitgangsspanningen L en R ook.
Stap 1: afgeregeld volgens voorschrift in servicemanual
- Signaal 333Hz 1,33mV invoeden op opnamekop (Monitorbus BU4 pen 6 en 7)
- Weergave afgeregeld zodat de uitgangen 1000mV zijn en de VU-meters op 0dB staan
Band opgenomen met 3 signalen:
- band: RMGI 468, 19cm/s
- 333Hz 0dB op uitgang
- 250Hz 0dB op uitgang
- 1000Hz 0dB op uitgang
Resultaat
Vergelijken met insturing op weergavekop (Line in/out bus BU3 pen 6 en 7) Insturing bij elke meting zo afgeregeld dat op uitgang R 0dB (1000mV) stond. Dan het signaal L daarmee vergeleken.
Signaal | L dB | R dB | L mV | R mV |
---|---|---|---|---|
1000Hz | -1,5 | 0 | 847 | 1000 |
250Hz | -1,6 | 0 | 839 | 1003 |
333Hz | -1,5 | 0 | 845 | 1006 |
Vergelijken met afspelen referentieband Referentieband 1 kHz, 250nWb
L | R | L relatief1) | bandrichting |
---|---|---|---|
-5,1 | -1,9 | -3,2 | vooruit |
-4,4 | -1,9 | -2,5 | achteruit |
Stap 2: Weergavekop naar beneden schuiven
De weergavekop staat met het linker spoor vrij zeker hoger dan het volspoor van de referentieband. Het scheelt 0,1-0,3 mm. Door de kophoogte naar beneden te verschuiven komt de kop L op het volledige spoor van de referentieband. De kop is bevestigd met M3 schroeven. Die hebben een spoed van 0,5. De schroeven 1 volledige draai rechtsom draaien verschuift de kop 0,5 mm naar beneden.
Referentieband vooruit afspelen, -6dB gedeelte. 0dB = 1000mV Meting:
- R=804mV (-1,8 / -1,9dB)
- L=657mV (-3,6dB)
- verschil: -1,8dB
Recorder was afgeregeld volgens servicemanual (zie stap 1)
Meting met referentieband achteruit afspelen, -6dB gedeelte:
- R=807mV (-1,8dB)
- L=662mV (-3,5/-3,5dB)
- Verschil: -1,8dB
Nu de Weergavekop invoeden (bus 6 en 7)
- Invoeding regelen zodat de weergave R=808mV (-1,8dB)
- Resultaat: L=683mV (-3,3dB)
- verschil: -1,5dB
- verschil met referentieband: +0,3dB
De kop nog een halve slag naar beneden gedraaid. Dit veranderde de meting niet.
Nu de kop terug gezet naar de oorspronkelijke hoogte. Met de referentieband (257 nWb/m) de weergave van kanaal R afgeregeld op 1000mV (0dB) Daarna de kop invoeden zodat er op kanaal R 1000mV op de uitgang staat. Links nu gelijk geregeld.
De hoogte van de kop gecontroleerd met de opgenomen meetband (RMGI 468). De schroeven moeten 1/4 slag rechtsom gedraaid worden voor het maximum. nu staan opname en weergavekop gelijk.
nog controleren:
- resultaat referentieband vooruit/achteruit
- kophoogte tov 4000DS mkII: controleren door een opname te maken op de Akai. De opnamekop van de Akai is dan de referentie voor de 5512. Controleren met het signaal-maximum. verschil L-R is niet belangrijk in dit geval.
Toevoegen
- foto's van kop tov band voor kophoogte
Stap 3: definitieve afregeling
- Referentieband 250nWb 1000Hz afgespeeld
- Uitgang Rechts afgeregeld op 1000mV (0dB)
- Vergeleken met invoeding en invoeding gemeten.
- Weerstanden voor invoeding: 21,85k en 21,83k
- Invoeding voor 1000mV bij 1000Hz : 2,06V rms
- Invoeding voor 1000mV bij 333Hz : 745mV
- Resultaat uitgangsspanning bij 1000Hz : -9dB (365mV)
Reparatie
- 2017 de originele componenten van het wiscircuit terug gezet:
- C27 en C26
- Originele koppen had ik lang geleden al vervangen
- R94 en R194 waren al vervangen van 1k5 naar 820 ohm. Dat heb ik zo gelaten omdat de afregeling dan makkelijker is.
- IC1 één uitgang opgeblazen bij kortsluiting met meten (pen13). IC's besteld en vervangen. Voetje geplaatst. Nog twee reserve IC's besteld bij verschillende leveranciers.
- R367 gecontroleerd wat de functie van deze R is, dat blijft onduidelijk. De weerstand lijkt geen invloed te hebben, laten zitten.
- C11 en C111 vervangen. Deze waren 0,01uF volgens opdruk en 12nF gemeten. Vervangen door 2n7 zoals in het schema.

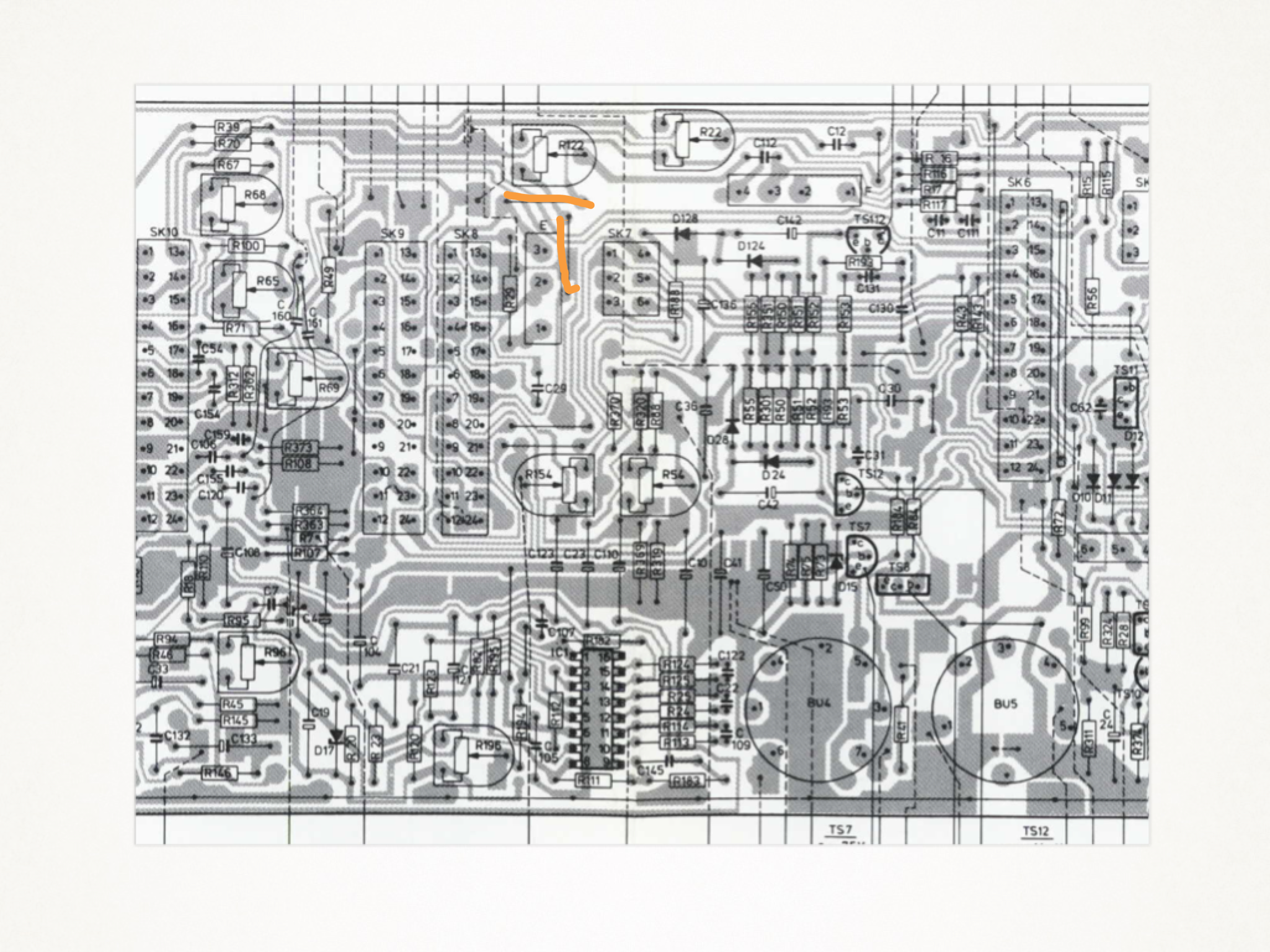

- bias was niet goed af te regelen voor het linkse kanaal. De potmeter R22 was maar 19k, R122 was ca 22k. De potmeters verwisseld en een extra weerstand geplaatst op een plek waar een draadbrug op de print zat.
Koppen
Opnamekop
L mH (bij 1kHz) | R ohm (DC) | |
---|---|---|
L | 21,75 | 112 |
R | 22,88 | 109 |
Weergavekop
L mH (bij 1kHz) | R ohm (DC) | |
---|---|---|
L | 96,6 | 238,4 |
R | 114,7 | 255,5 |
Metingen
Opnamekop
Audiosignaal 1kHz
- Signaal op de opnamekop:
- Zonder bias 80mV-tt 27,5mV-eff 1kHz
- Met bias 22V-tt 7,5V-eff ca 95kHz, audiosignaal is onzichtbaar.
- Verhouding bias/audio: ca 49dB
Wiskop
- Signaal op de wiskop:
- 95Vtt 33V-eff
Testopname
Testopname gemaakt met opnameniveau ingesteld op 1000mV (als 0dB) op de monitor uitgang van de recorder. Meting met computer
f | L dB | R dB | R-L dB |
---|---|---|---|
250 | -0,2 | -0,6 | -0,4 |
333 | -0,8 | -1,2 | -0,4 |
400 | 0 | 0 | 0 |
1000 | -0,2 | -0,4 | -0,2 |
1500 | -1,0 | -1,1 | -0,1 |
meting met Elektuur RMS meter 1000 Hz voorband R = 0dB
f | L dB | R dB | R-L dB |
---|---|---|---|
250 | 0 | -0,3 | -0,3 |
333 | -0,6 | -0,9 | -0,3 |
400 | 1,0 | 1,2 | 0,2 |
1000 | 0,3 | 0,5 | 0,2 |
Vermogensweerstanden
- R57 par R396 : 61ohm
- U: 16,5V bij 9,5cm/s play

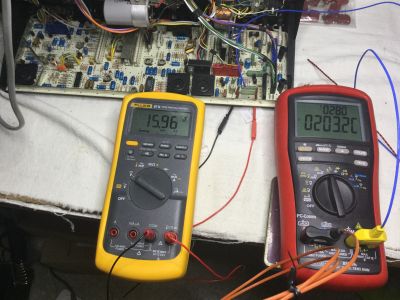

- T R57: 224 C
- T R396: 210 C
- T ruimte: 28 C
- P: 2,3W per weerstand.
Blijkt dat je met 2,3W toch iets flink heet kan stoken.
Met de IR thermometer meet ik ongeveer 180 C. Dan moet ik de meter ongeveer 1cm van de weerstand houden.
Zie ook Vermogensweerstanden
