Zoals beloofd heb ik een paar meter kabel opgedoken en wat metingen gedaan. Bron: SPDIF uitgang van een Tascam CD speler.

Kabels:

• - Dropveter tulpsnoertje van Akai, 1,5m
• - Dropveter tulpsnoertje dat bij CD100 geleverd werd, 1,5m
• - Redelijke kwaliteit audiokabel Procab SIG48, 5 meter C=925pF bij 200kHz
• - Coax TV-antennekabel uit 1970 (geen opdruk, mogelijk 75 Ohm), 5m C=300pF bij 200kHz
• - Coax 75 Ohm RG6U (opdruk is niet heel duidelijk, 75 Ohm staat er wel duidelijk op), 5m C=220pF bij 200kHz

Gemeten aan het einde van de kabel met

• - Open einde
• - 75 Ohm afgesloten
• - 50 Ohm afgesloten

Waar ik al op hintte in een vorige post blijkt het soort kabel minder belangrijk te zijn dan aangenomen. Of je de kabel (goed) afsluit maakt veel meer uit.

De plaatjes volgen zo meteen.

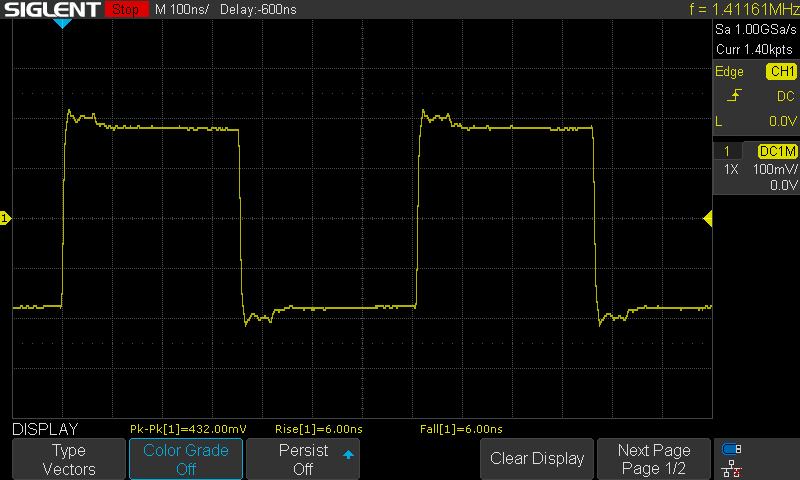

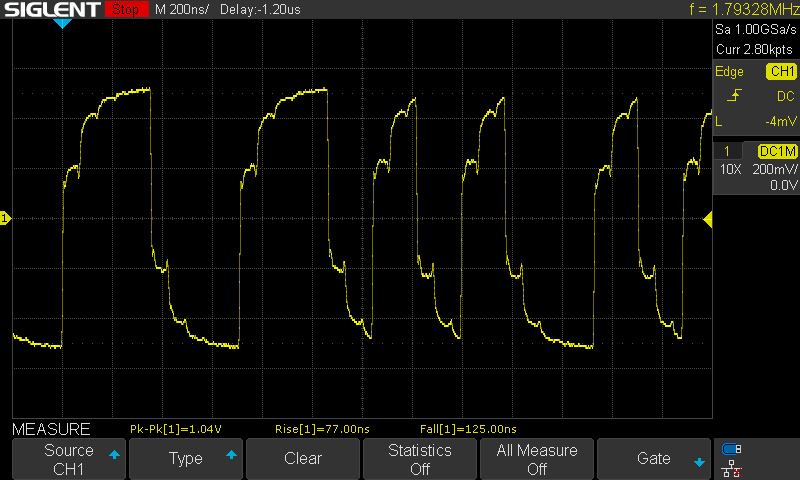

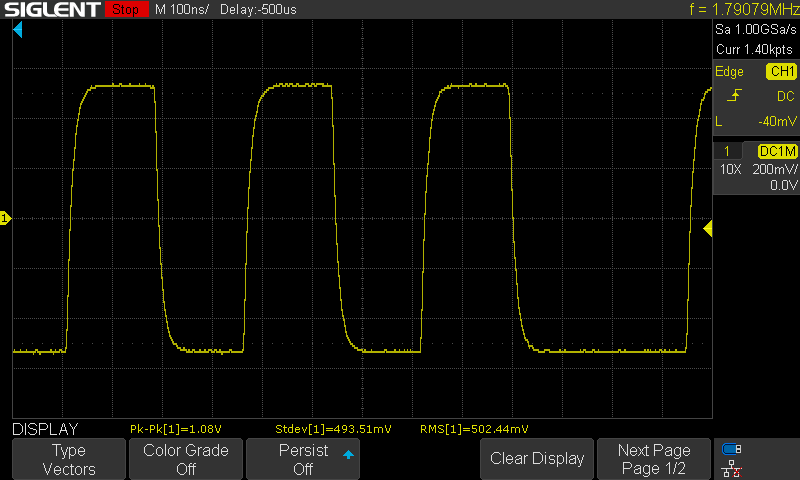

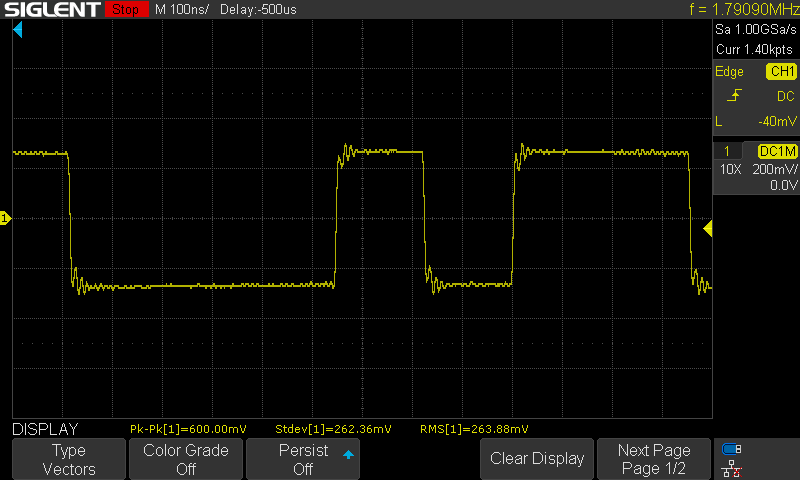

07: SPDIF uitgang, niet afgesloten (single)

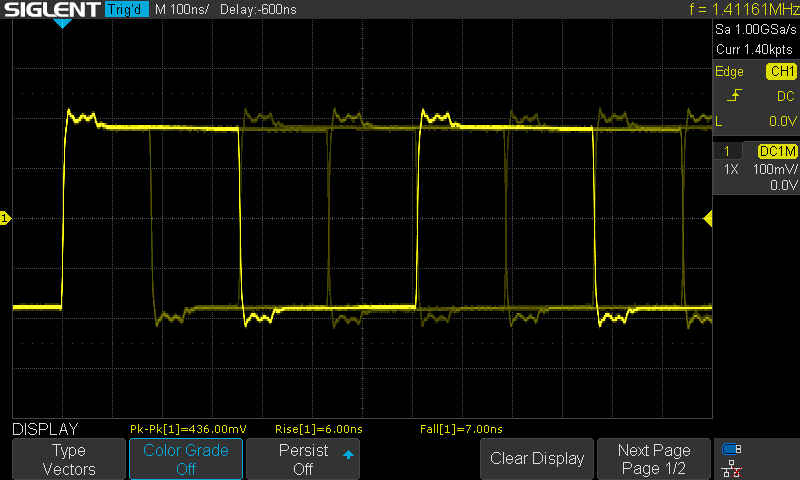

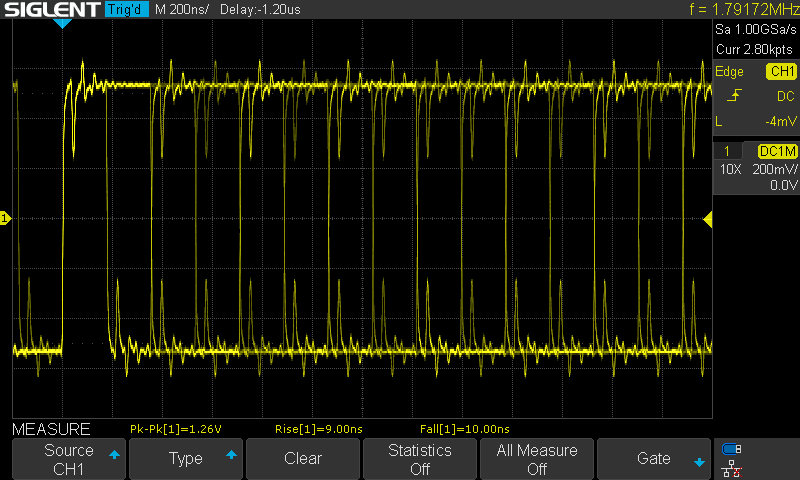

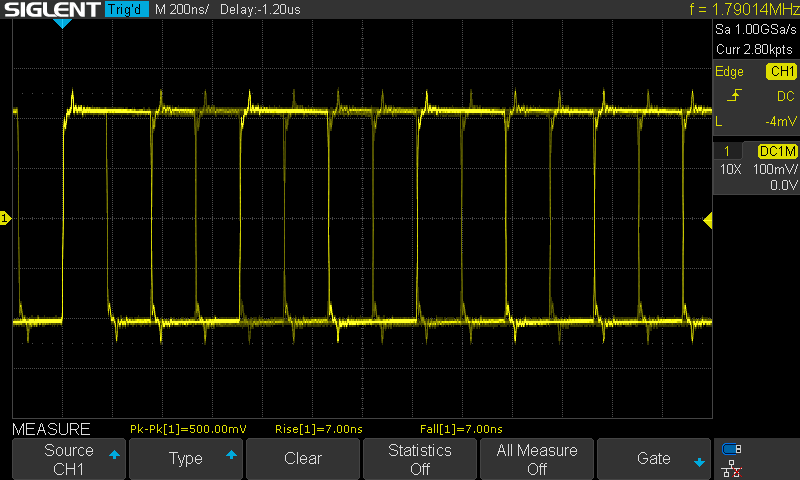

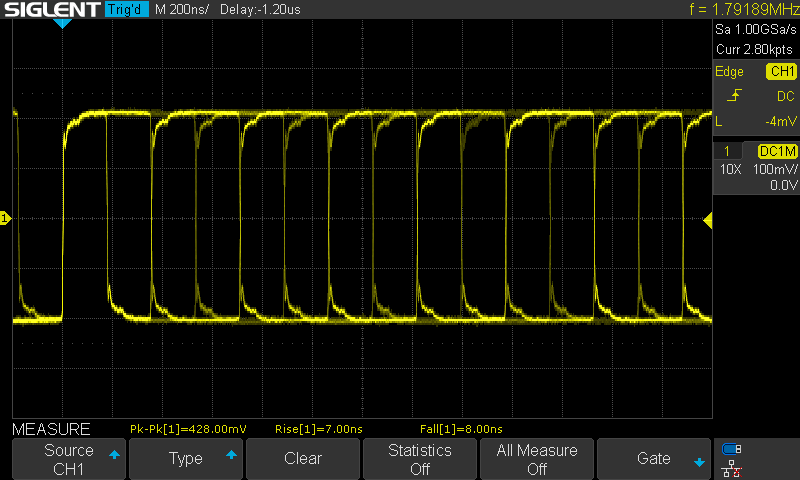

08: SPDIF uitgang, 75 afgesloten

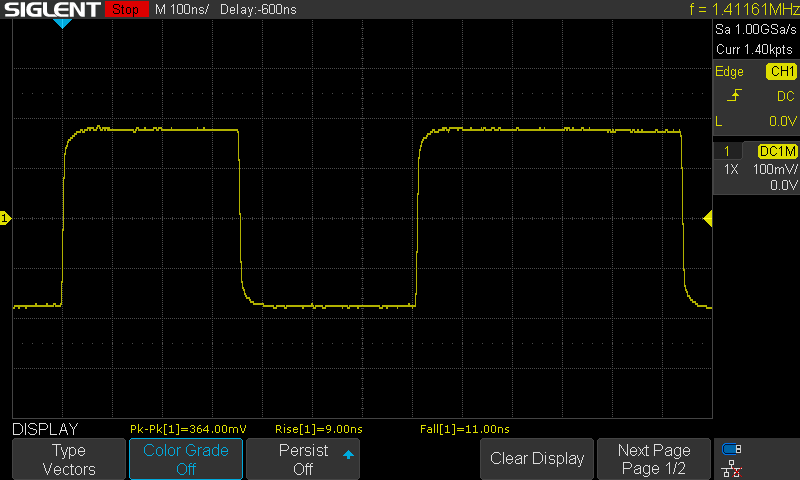

09: SPDIF uitgang, 75 afgesloten (single)

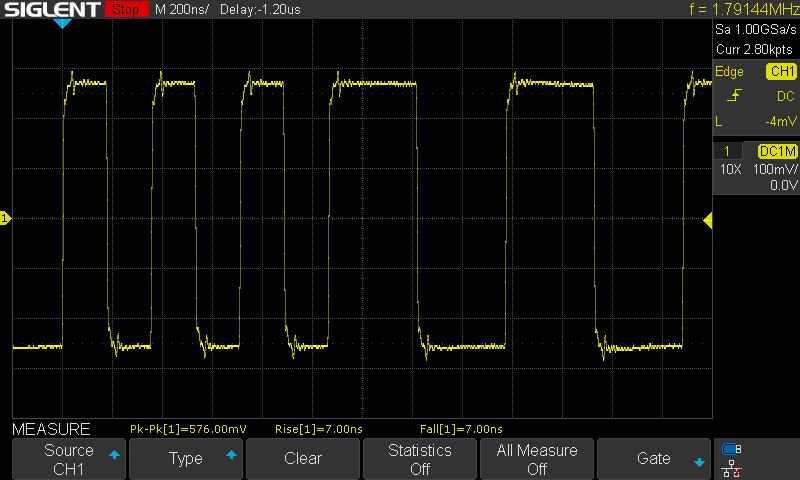

19: 1,5m Akai tulpsnoer

20: 1,5m Philips tulpsnoer

33: 5m Procab SIG48 open

34: 5m Procab SIG48 open (single)

35: 5m Procab SIG48 met 75 Ohm afgesloten

36: 5m Procab SIG48 met 75 Ohm afgesloten (single)

37: 5m Procab SIG48 met 50 Ohm afgesloten

38: 5m Procab SIG48 met 50 Ohm afgesloten (single)

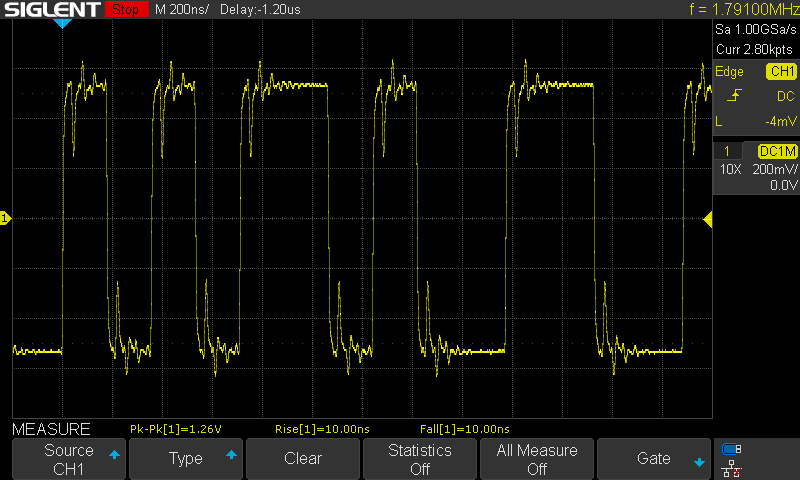

39: 5m Coax RG6U open

40: 5m Coax RG6U open (single)

41: 5m Coax RG6U met 75 Ohm afgesloten

42: 5m Coax RG6U met 75 Ohm afgesloten (single)

43: 5m Coax RG6U met 50 Ohm afgesloten

44: 5m Coax RG6U met 50 Ohm afgesloten (single)

:ugeek:  :roll:

Je ziet dat de coax RG6U antennekabel duidelijk een beter beeld geeft. Maar je ziet ook dat die ook een capaciteit heeft die slechts 1/3 is van de audiokabel.

Verder zie je dat de meeste “storing” ontstaat bij slecht afsluiten van de kabel aan het einde. Als je heel grote lengtes kabel gaat gebruiken dan gaat de kabelimpedantie steeds meer meetellen en dan is ook de [u]juiste[/u] impedantie van belang.

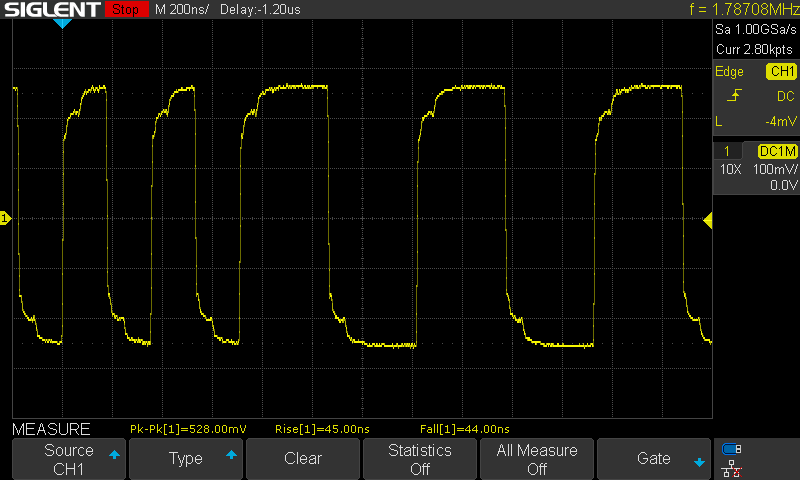

Realiseer je ook dat de ontvanger het signaal reconstrueert en daarbij uit gaat van ongeveer het midden van flanken. Dat is bij de audiokabel ook nog zeer acceptabel. De meetwaarden van de stijgtijd en afvaltijd staan onderin.

Mooie huisvlijt Will :clap:

Om in een systeem waarin een afsluitimpedantie van 75 Ohm is vastgelegd, de bijbehorende kabelimpedantie van 75 Ohm het optimum oplevert is hiermee mooi aangetoond. Hoef ik mijn college en practicum transmissielijnen voor de OIO's op mijn werk gelukkig niet aan te passen. 8)

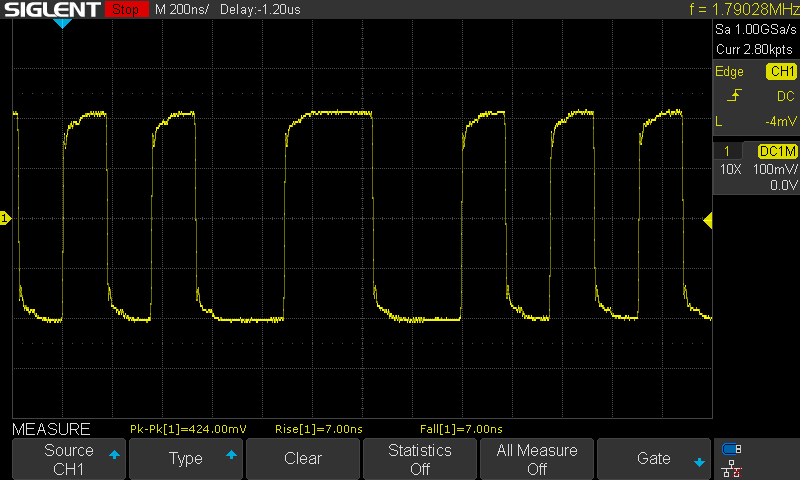

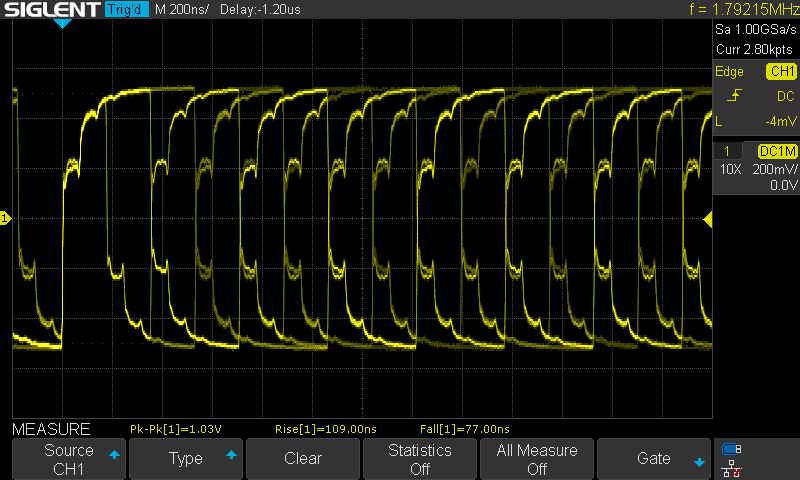

Vond deze wel bijzonder:

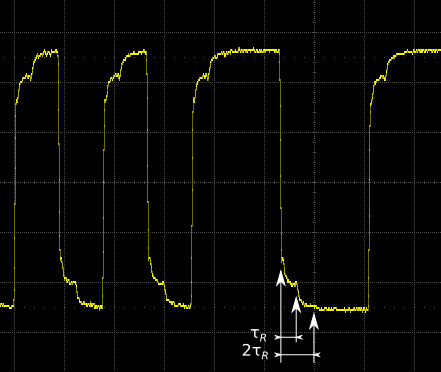

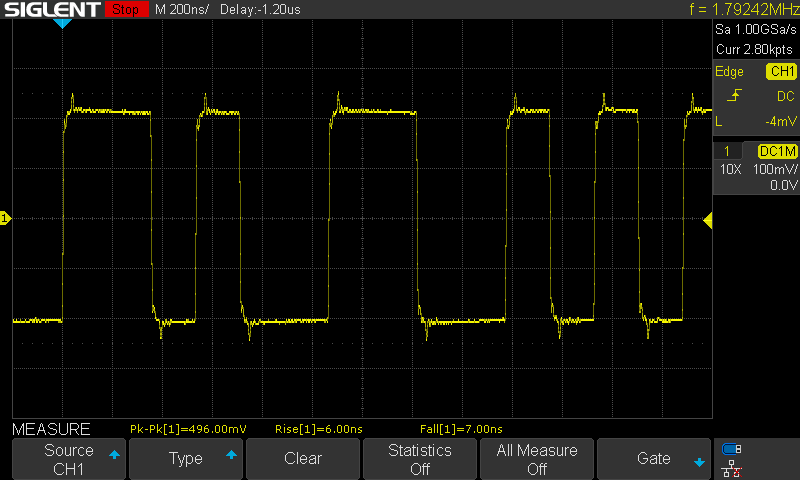

Meerdere reflecties na de flanken zichtbaar, zelfs zoals hier afgesloten met 75 Ohm. Die kabelimpedantie is wel heel erg laag. :shock: Maar het laat ook zien dat bij zo'n misaanpassing 5m relevant kan zijn. Het is dat het fysieke dataprotocol dergelijke vervormingen toestaat.

Jouw Tascam heeft wel een mooiere SPDIF output dan mijn Belgische Marantz. :roll:

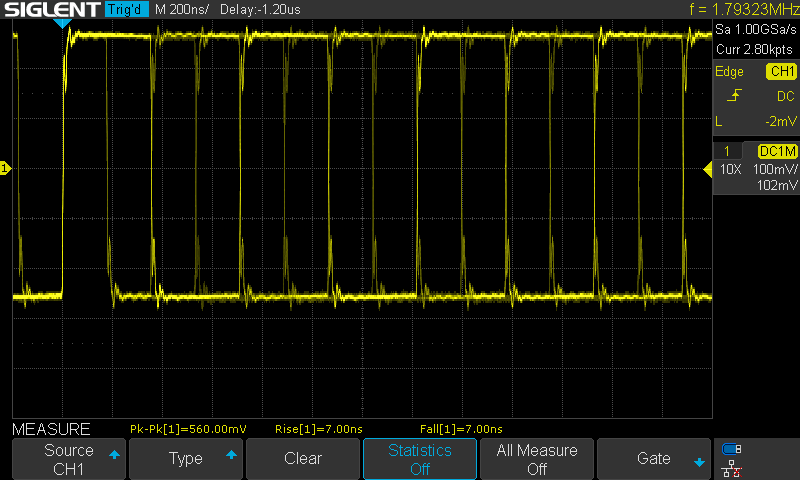

In dat perspectief voor de jitterpuristen nog wat oogpatroonplaatjes wat ik heb gemeten:

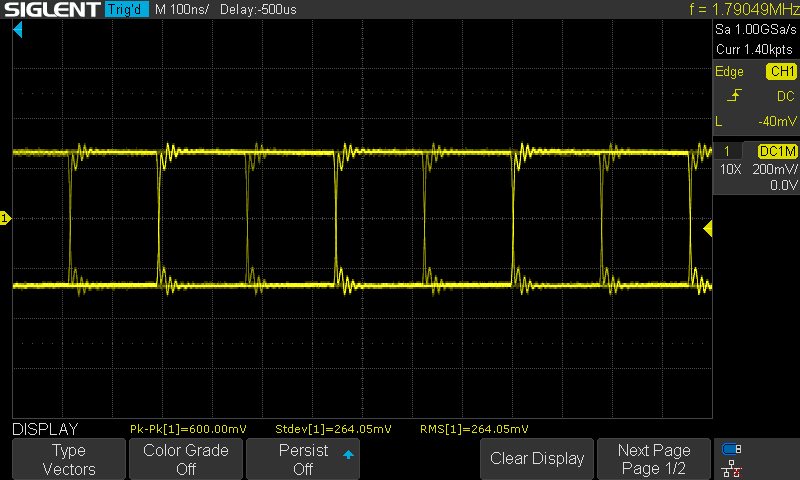

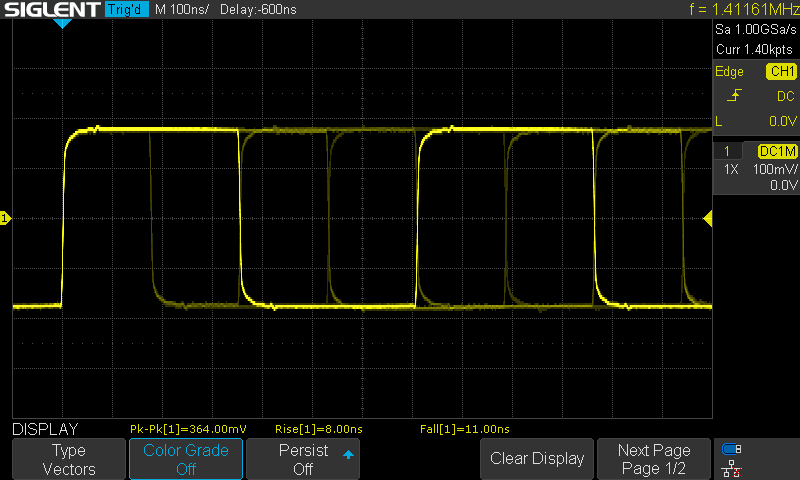

SPDIF uitgang direct afgesloten op de tulpaansluiting met 75 Ohm, daarop 10x probe (300Mhz): spdif_10xProbe_75R-term_eyepattern_colgrade.png

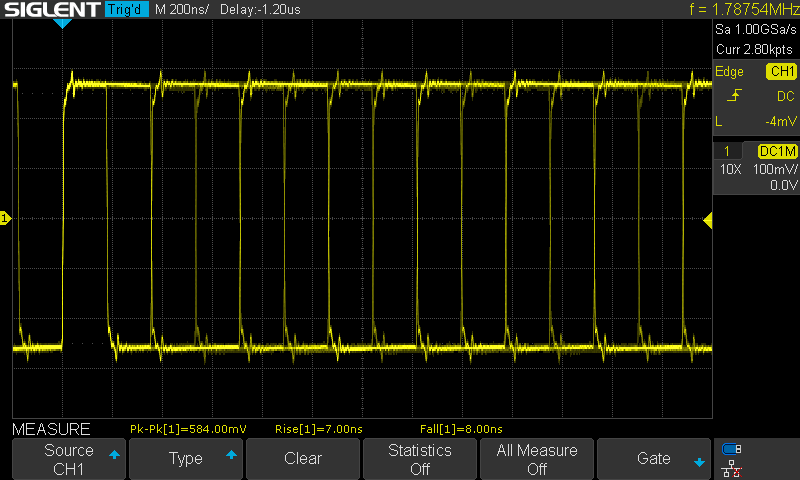

De 10m dropveter met 75 Ohm afsluiting: spdif_10m-dropveter_75R-term_eyepattern_colgrade.png

Nu ik toch in Geekmode zat heb ik de impedantie van die SIG48 audiokabel gemeten. Dat is in dit geval een kant en klare kabel van 5 meter, met aan twee kanten een tulpstekker.

De impedantie blijkt ongeveer 40 Ohm te zijn. Zoals CrMax al opmerkte aan hand van de reflectie in het plaatje moest die nog lager dan 50 Ohm zijn.

Om te controleren of mijn aanname klopt dat de afsluitweerstand van groter belang is dan de impedantie van de kabel (wederom voor kleine lengtes), heb ik de metingen herhaald met een afsluitweerstand van 39 Ohm.

Dat geeft de volgende plaatjes:

Meting aan het [u]begin[/u] van de kabel

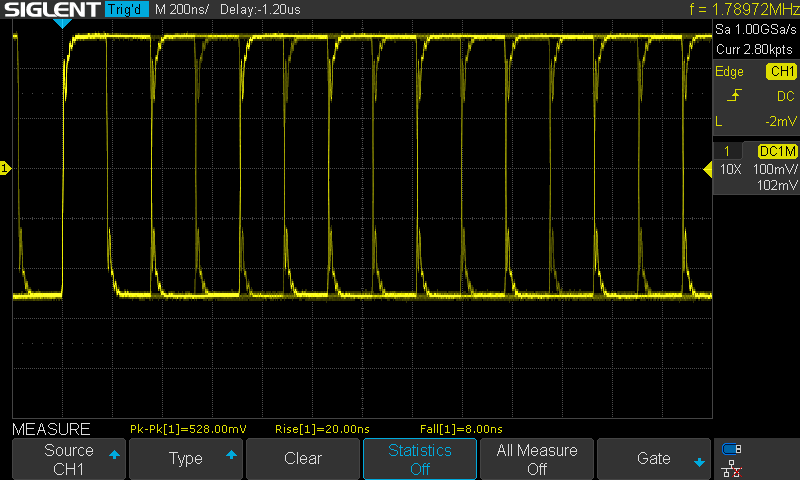

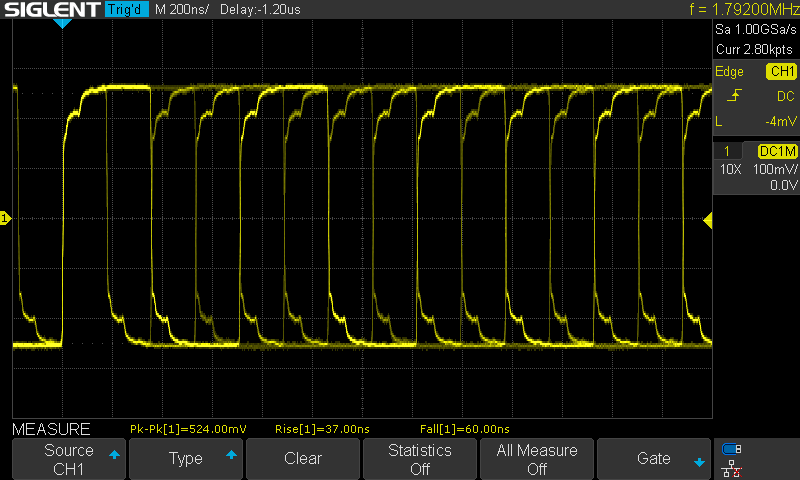

116: 5m Procab SIG48 met 39 Ohm afgesloten

117: 5m Procab SIG48 met 39 Ohm afgesloten (single)

Meting aan het [u]einde[/u] van de kabel

118: 5m Procab SIG48 met 39 Ohm afgesloten

119: 5m Procab SIG48 met 39 Ohm afgesloten (single)

Ik had in mijn enthousiasme mijn observatie iets zorgvuldiger moeten verwoorden. Het is de eerste reflectie die ondanks een 75 Ohm afsluitimpedantie nog steeds erg nadrukkelijk zichtbaar is. De 2e reflectie is nog herkenbaar, maar verdient uiteraard niet meer het predicaat “nadrukkelijk”.
