Elco tests
Metingen aan oude of verdachte elco's
Van verschillende elco's die tijdens een revisie of reparatie uit apparaten kwamen heb ik de capaciteit en ESR gemeten. De metingen zijn gedaan met de DER EE DE-5000 LCR meter, de Peak ESR70 en door middel van een I/U meting met een toongenerator en oscilloscoop.
De condensatoren
In deze tabel zijn alle C waardes in uF, alle ESR waardes in ohm.
| C | C in uF | C 100Hz | ESR 100Hz | C 1kHz | ESR 1kHz | C 10kHz | ESR 10kHz | C 100kHz | ESR 100kHz | Peak C | Peak ESR |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C1 | 2200 16V | 1340 | 0,1 | 1080 | 0,09 | - | - | - | - | 1590 | 0,00 |
| C2 | 2200 16V | 1250 | 0,1 | 1020 | 0,08 | - | - | - | - | 1513 | 0,01 |
| C3 | 2200 16V | 1430 | 0,1 | 1170 | 0,07 | - | - | - | - | 1672 | 0,02 |
| C4 | 1500 25V | 895 | 0,2 | 730 | 0,09 | - | - | - | - | 1046 | 0,02 |
| C1800 Nichicon | 1800 16V | 1600 | 0,0 | 1510 | 0,01 | - | - | - | - | 1814 | 0,02 |
| C5 | 150 16V | 20,5 | 9,1 | 18,4 | 1,99 | 14,8 | 1,38 | 10 | 1,12 | ||
| C6 | 150 16V | 29,6 | 5,7 | 26,5 | 1,2 | 21,9 | 0,82 | - | - | ||
| C7 | 150 16V | 27,9 | 5,6 | 25,3 | 1,3 | 20,7 | 0,96 | - | - | 30,2 | 0,72 |
| C8 | 68 16V | 72,4 | 1,2 | 68,3 | 0,56 | 52,6 | 0,44 | - | - | 77 | 0,26 |
| C9 | 68 16V | 18,0 | 10,5 | 15,9 | 2,9 | 12,0 | 2,13 | - | - | 19,4 | 1,54 |
| C10 | 33 16V | 14 | 36,5 | 9,2 | 12 | 4,2 | 6,9 | - | - | 16,5 | 3,5 |
| C11 | 33 16V | 10 | 42 | 6,8 | 13 | 3,6 | 7 | - | - | 11,2 | 3,8 |
| C12 | 33 16V | 12,2 | 29 | 8,4 | 10 | 4,6 | 5 | - | - | 12,3 | 2,7 |
| C13 | 68 16V | 6,4 | 42 | 5,3 | 8,2 | 3,9 | 4,7 | - | - | 6,56 | 3,6 |
| C14 | 22 40V | 10,8 | 24 | 8,9 | 7 | 5,5 | 4,8 | - | - | 11,4 | 3,2 |
| C15 | 47 25V | 12,7 | 20 | 10,6 | 5,4 | 6,8 | 3,6 | - | - | 13,9 | 2,0 |
| C16 | 10 25V | 7,5 | 31 | 6,3 | 12 | 3,5 | 8,5 | - | - | 7,6 | 4,7 |
| C17 | 4u7 63V | 3,9 | 25 | 3,6 | 7,8 | 3,2 | 5 | - | - | 3,9 | 4,4 |
| C18 | 2u2 63V | 1,78 | 60 | 1,6 | 19 | 1,3 | 10 | 0,8 | 9 | 1,8 | 6,6 |
| C19 | 0u47 63V | 0,55 | 220 | 0,54 | 180 | 0,51 | 24 | 0,37 | 5,7 | - | - |
| C20 | 4u7 35V bipolair | 5,0 | 12,6 | 4,50 | 3,41 | 4,17 | 1,24 | 3,76 | 1,1 | 5,05 | 0,96 |
| C21 | 4u7 35V bipolair | 4,9 | 13,7 | 4,43 | 3,57 | 4,10 | 1,35 | 3,67 | 1,2 | 4,98 | 1,06 |
| C22 | 4u7 35V bipolair | 4,9 | 14,8 | 4,41 | 3,35 | 4,08 | 1,26 | 3,68 | 1,1 | 4,94 | 0,94 |
| C23 | 4u7 35V bipolair | 4,9 | 15,2 | 4,43 | 3,34 | 4,12 | 1,16 | 3,70 | 1,1 | 4,98 | 0,96 |
Frequentiegedrag van de elco's
De grafieken zijn een weergave van de meting van de C en ESR ten opzichte van de frequentie.
- gewone lijnen: Capaciteit,
- stippellijnen: ESR. De ESR wordt vaak gemeten bij een hoge frequentie, rond 100kHz.
- klik op een plaatje voor hogere resolutie.

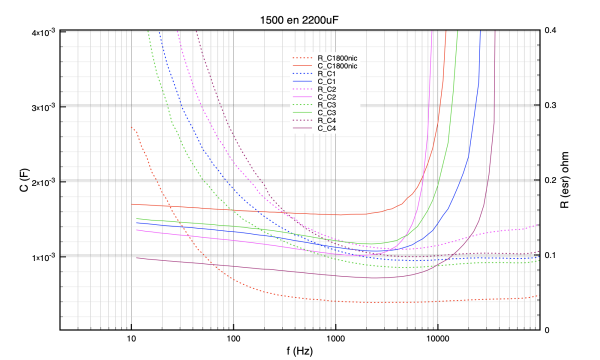

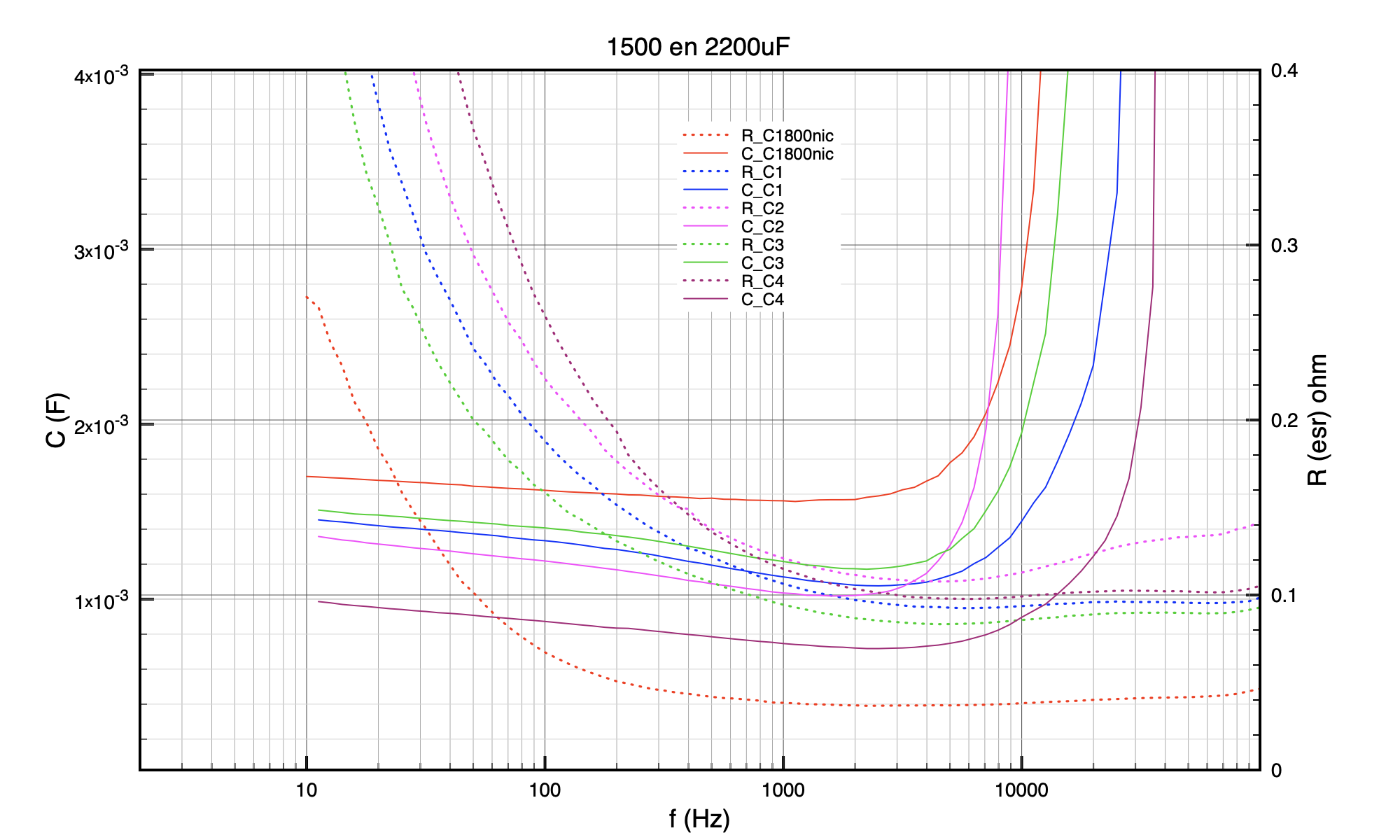

C1 tm C4
1500uF en 2200uF met als referentie een nieuwe ongebruikte Nichicon van 1800uF 16V.
De gemeten capaciteit van deze condensatoren is veel lager dan de nominale (opgedrukte) waarde. De interne weerstand (ESR) blijkt echter nog acceptabel tot goed te zijn.

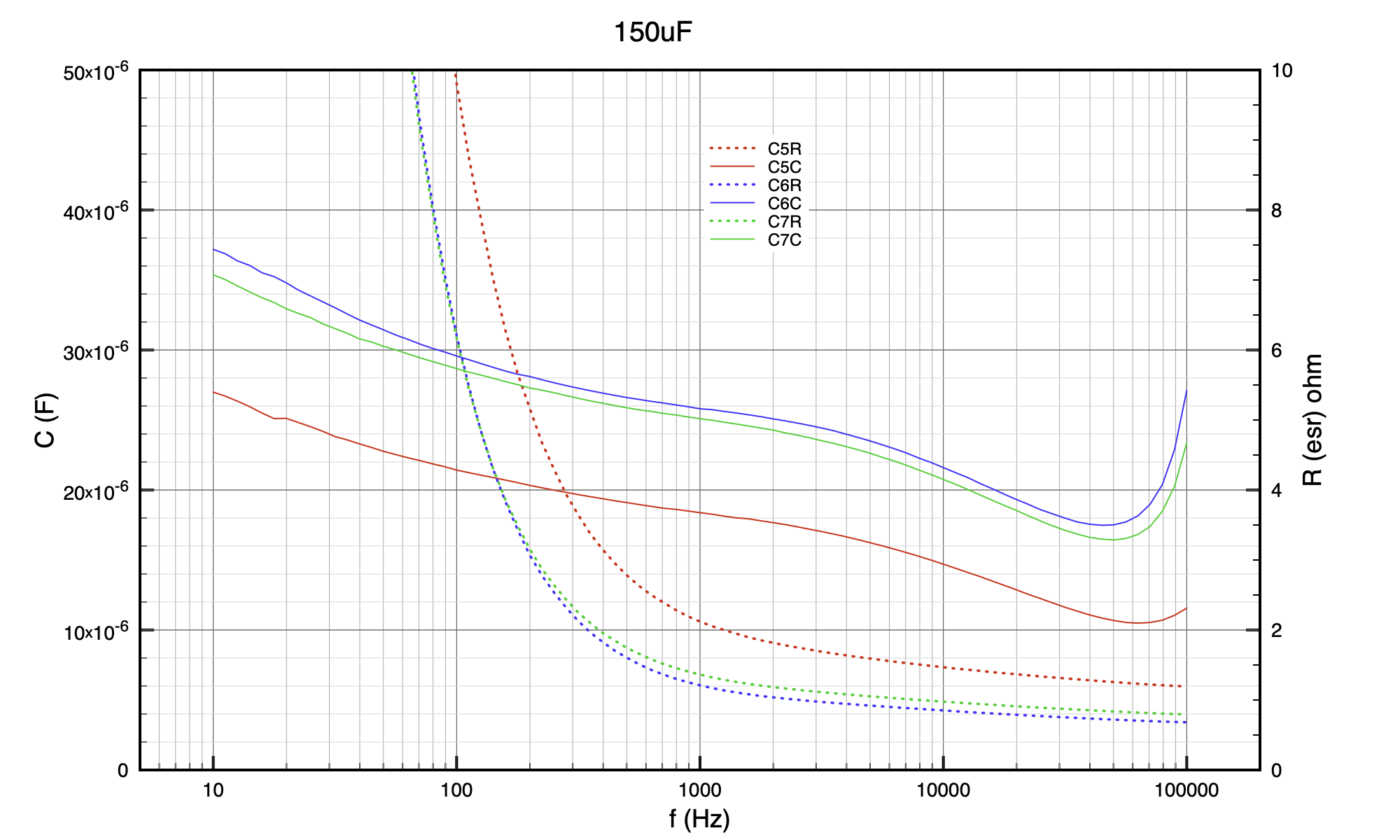

C5 tm C7
150uF
De gemeten capaciteit van deze condensatoren is veel lager (minder dan 20%) dan de nominale (opgedrukte) waarde. De interne weerstand (ESR) blijkt nog redelijk te zijn (rond 1 ohm).

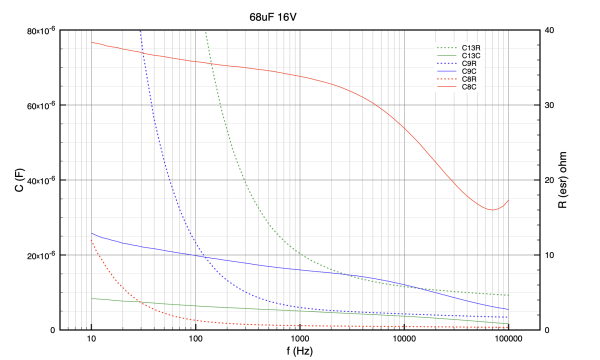

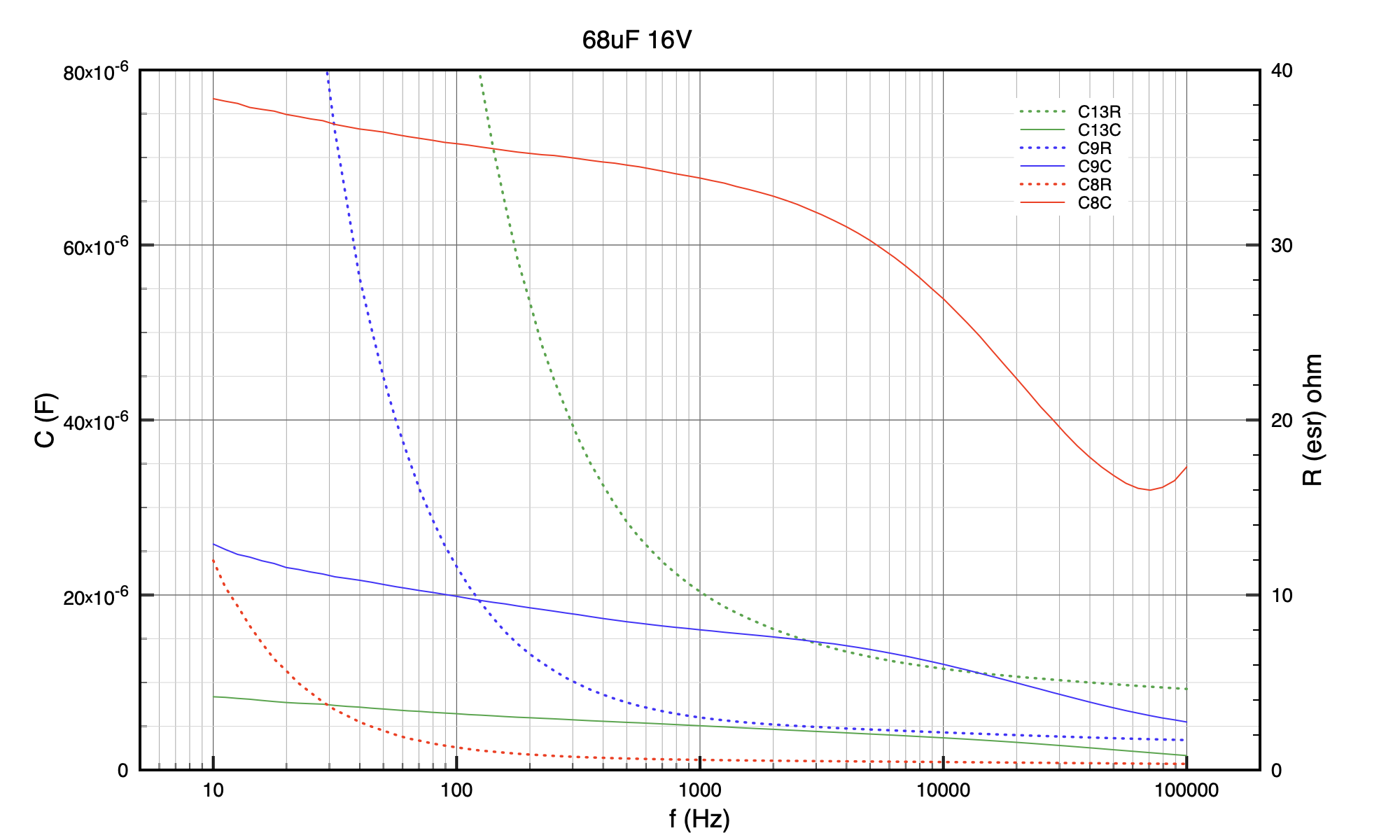

C8, C9 en C13
68uF
C8 blijkt nog goed te zijn, de capaciteit is ca 70uF en de ESR onder 1 ohm C9 en C13 zijn slecht, de gemeten capaciteit van deze condensatoren is resp 20uF en ca 7uF. De interne weerstand (ESR) blijkt nog net acceptabel resp te hoog te zijn.

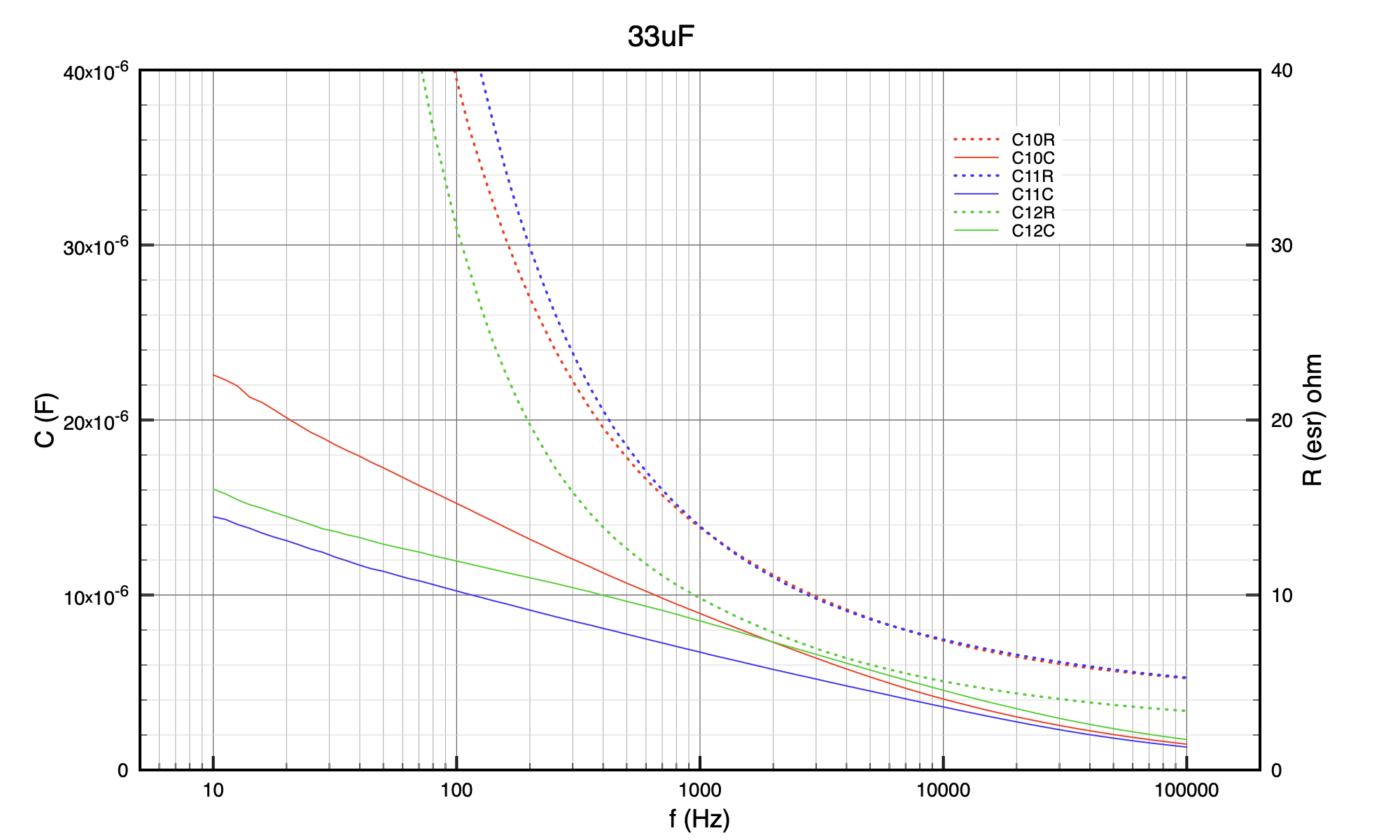

C10 tm C12
33uF
Deze elco's blijken ronduit slecht te zijn. De gemeten capaciteit van deze condensatoren is veel lager dan de nominale (opgedrukte) waarde. De interne weerstand (ESR) is vrij hoog.
C14 tm C19
Diverse kleine waardes.
De meeste van deze elco's zijn zeker niet slecht. De frequentiemetingen zijn niet meer uitgewerkt in een grafiek. De tabel geeft een beknopter overzicht voor deze condensatoren.

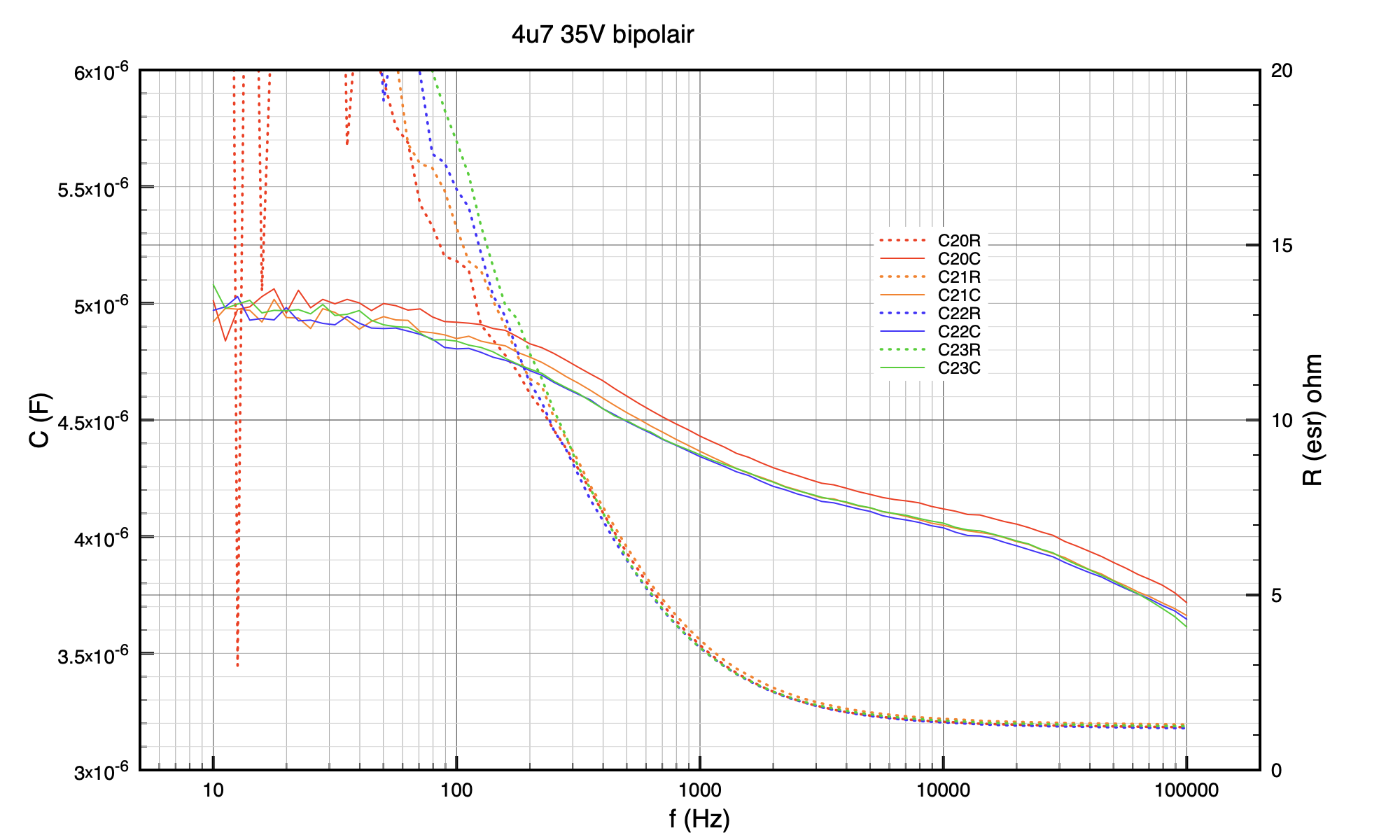

C20 tm C23 (biplolair)
Vier bipolaire elco's van 4,7uF 35V.
De ze elco's zijn niet slecht. De frequentiemetingen laten zien dat de capaciteit nog gelijk is aan de opgedrukte waarde en zakt maar weinig bij hoge frequenties (ca 4,1uF bij 10kHz). De ESR is met waardes rond 1 ohm ook goed.

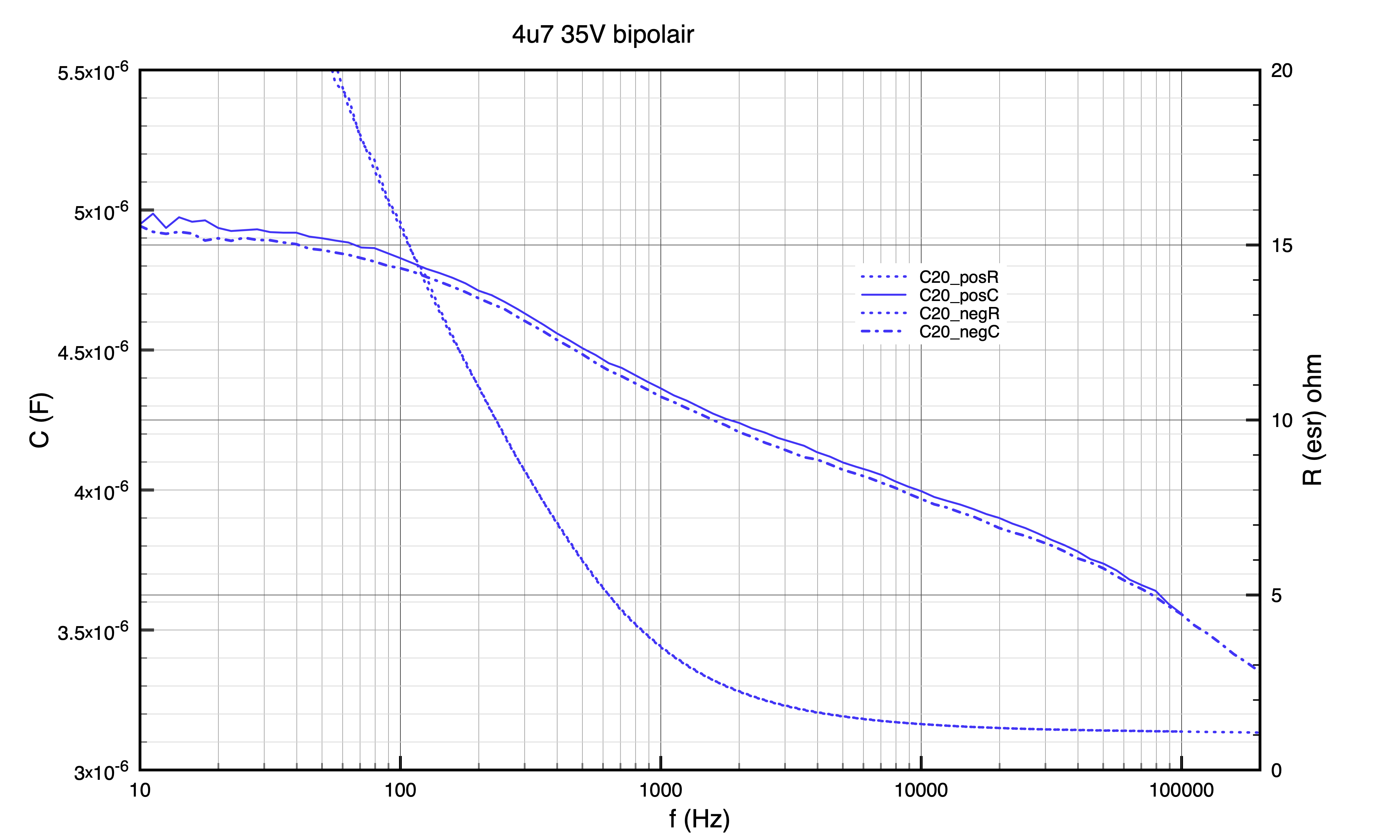

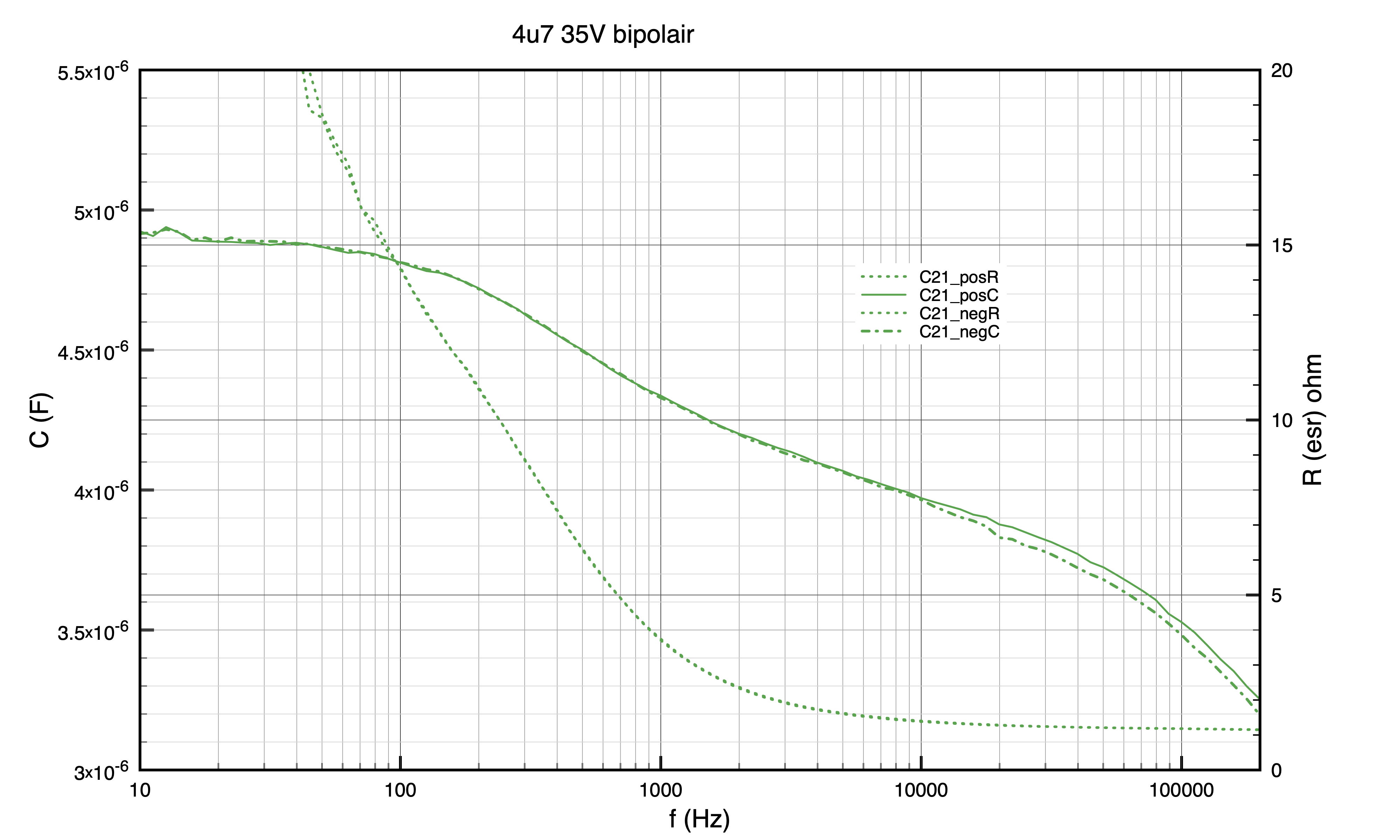

C20 en C21 (biplolair) met voorspanning
Twee bipolaire elco's van 4,7uF 35V.
Dit keer gemeten met een wisselspanning van 2Vtt boven op 4V gelijkspanning, daarna de condensator omgedraaid zodat de gelijkspanning negatief is ten opzichte van de vorige meting.
De resultaten in de volgende grafieken laten zien dat er geen verschillen zijn voor de gemeten C en R.
