Grundig R35

Dit is een oude revisie van het document!

De Grundig R35 van Henk Ockers. 2018

Henk heeft een voorliefde voor Duitse apparaten uit de jaren '70-'80. Deze Grundig R35 werkte prima, alleen waren -natuurlijk- een paar lampjes kapot. Het vervangen van de lampjes durfde Henk wel aan. Na een zoektocht waar de lampjes te koop waren heeft Henk alle moed verzameld en de lampjes vervangen. Daarbij heeft hij per ongeluk een massaverbinding losgetrokken. Die schoot makkelijk los omdat een stekkertje mank was.

Het gevolg was echter groter dan gevreesd. De lampjes werkten helemaal niet meer en er begon wat te roken. Goede raad was duur en met Henk afgesproken dat hij langs kon komen.

Op dat moment wisten we nog niet van de massaverbinding en de schakeling die uitgebrand was rookte niet meer. Na heel wat zoeken en meten ontdekte ik de losse massaverbinding. Daar een nieuw stekkertje aan gezet en warempel: de lampjes deden het.

Na een korte test bleek dat de afstemschaal niet klopte met de ontvangst. Snel even bijregelen lukte niet en Henk liet het apparaat bij mij achter. Intussen had Henk ook nog ruzie gekregen met een metertje dat telkens bleef hangen.

Bij het foutzoeken zag een elco er smerig uit. Na controle bleek deze kapot te zijn.

Elco C905
47uF, 63V
Kapot: capaciteit=300nF esr=2k

Vervangen door een nieuwe.

De bedrading van de lampjes is in het schema wat moeilijk te volgen. Zodra je aan het schema gewend bent is het goed te doen.

De twee schaallampjes staan in serie en zijn elk 6V
De lampjes achter de meters staan parallel en zijn 12V
Het lampje van de aanwijzer van de zenderschaal staat in serie met een weerstand.

In het apparaat is de bedrading ook wat moeilijk te volgen. Nadat we ontdekt hadden dat de massa losgeschoten was, was de verlichting snel hersteld.

De linker meter reageerde niet meer na alle gerommel met het apparaat. De meter leek elektrisch nog in orde omdat er nog weerstand te meten was tussen de aansluitingen. Daarop heb ik de meter open gemaakt. Dat ging vrij makkelijk door met een mesje de lijmnaden in de behuizing los te snijden.

Waar Philips draaispoelmeters vast gaan zitten, was bij deze de lijm van de naald losgelaten. De naald zat alleen nog maar met het koperdraadje aan de spoel, maar de spoel kon hierdoor niet meer draaien. Bij het proberen om de naald weer vast te zetten brak ook nog het draadje. Om dit te herstellen moest ik de hele naald verwijderen door het veertje los te solderen. Heel voorzichtig kon ik het draadje nog aan de spoel solderen, waarna de spoel weer draaide na het aansluiten van een kleine spanning. De naald terug gezet op de spoel en het veertje vast gesoldeerd. De naald met een paar drupjes lijm gefixeerd.

Door het losraken van de massa is het stabilastie-IC van de afstemspanning gesneuveld. Het is zo heet geworden dat het open gescheurd is. Op Ebay wordt het IC nog aangeboden voor ongeveer 10 euro. In verschillende Duitse fora is er sprake van een vervangingsschakeling voor dit ic. Na wat overleg heeft Henk het ic besteld, want de prijs van de vervangende schakeling is aan onderdelen ongeveer hetzelfde. Alleen moet je die nog in elkaar zetten.

Na drie weken wachten kwam het ic, dat helaas niets doet, behalve warm worden. Dan is natuurlijk de vraag of het oplichting is, of er andere ic's zijn met dat typenummer, een misdruk, slecht nagemaakt? De opdruk op de vervanger ziet er net zo (on-)betrouwbaar uit als het originele dat in de radio zat. Ik kan geen producent afleiden uit de opdruk.

Deelschema van de tuner stabilisator met stabilisatie-ic TCA530.

R30

R35

De stabilisator van de R30 is hetzelfde als die van de R35, het schema is wat duidelijker gescand.

De voedingsschakeling met de TCA530 is bij Grundig en bij Saba apparaten toegepast.

Vervangers voor TCA530

In Grundig en Saba fora zijn enkele vervangingsschakelingen van dit ic te vinden, een daarvan is een originele Grundig vervanging waar zelfs ooit een serviceprintje van is uitgegeven.

Originele Grundig vervangingsschakeling

Alternatief 1 TAA550 is een 30V stabilisator.

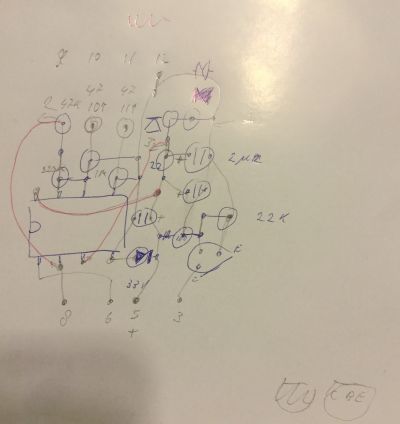

Er zijn 3 varianten: A: 30-32V, B: 32-34V en C: 34-36V Andere tekening van de originele vervanging
CA1458 is een dual opamp, niets bijzonders. Is vergelijkbaar met een 741.
